ویژگی های محصول

مدل شماره: JZC-102M

نام تجاری: YM

Output: Dc

Relay Type: Telecom

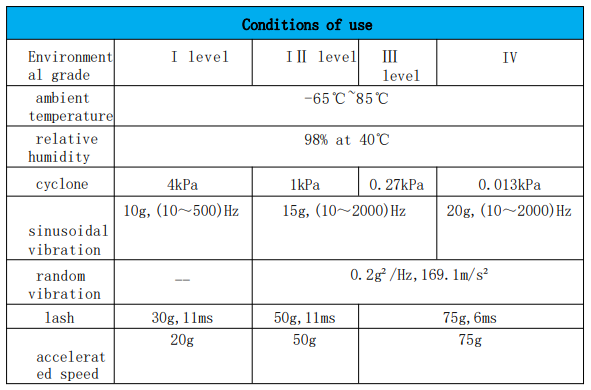

Ambient Temperature: -65℃~85℃

Relativehumidity: 98% at 40℃

Cyclone: 4kPa

Sinusoidalvibration: 10g,(10～500)Hz

Random Vibration: 0.2g²/Hz,169.1m/s²

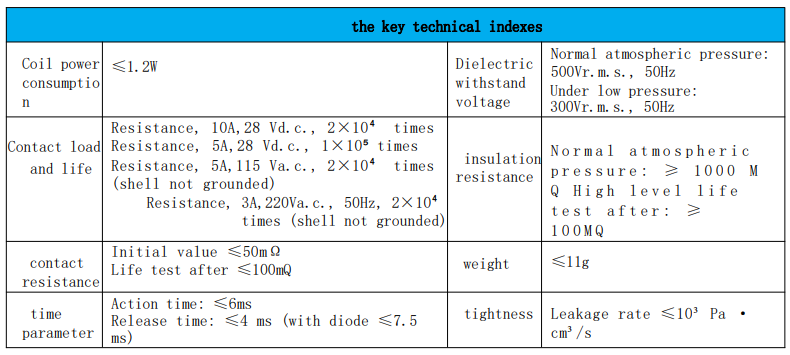

مصرف برق کویل: ≤1.2W

Dielectricwithstandvoltage: Normal atmospheric pressure:500Vr.m.s., 50Hz Under low pressure: 300Vr.m.s., 50Hz

Contact Loadand Life: Resistance, 10A,28 Vd.c., 2×10⁴ times Resistance, 5A,28 Vd.c., 1×10⁵ times Resistance, 5A,115 Va.c., 2×10⁴ times (shell not grounded) Resistance, 3A,220Va.c., 50Hz, 2×10⁴times (shell not grounded

Insulationresistance: ≥ 1 0 0 0 MQ

مقاومت در برابر تماس: مقدار اولیه ≤50mΩ تست عمر پس از ≤100mQ

وزن: ≤11 گرم

سفتی: نرخ نشت ≤10³ Pa ·cm³/s

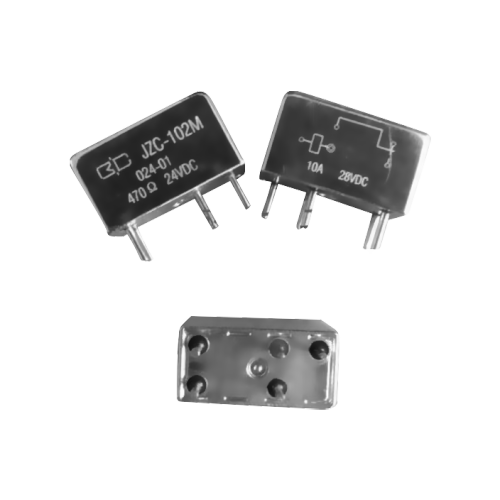

رله فلزی نظامی JZC-102M | 4 کیلو پاسکال مهر و موم شده | تعویض سری CII C-10AMP

بررسی اجمالی محصول

JZC-102M یک رله آب بندی فلزی نظامی با کارایی بالا است که به عنوان جایگزینی مستقیم و سازگار با محیط زیست برای سری CII C-10AMP طراحی شده است. این رله DC هوانوردی که در هر دو نسخه سیم پیچ 12 ولت و 27 ولت و دارای رتبه بندی برای عملکرد کم فشار 4 کیلو پاسکال است، قابلیت اطمینان بیشتری را برای سیستم های حیاتی در هواپیماهای بدون سرنشین، هواپیماها و کاربردهای نظامی که رله اصلی C-10AMP مشخص شده است، ارائه می دهد.

مشخصات فنی

مدل: JZC-102M
ولتاژ سیم پیچ: 12VDC یا 27VDC (در هنگام سفارش مشخص کنید)
پیکربندی تماس: DPDT (2 فرم C)
رتبه تماس: 1A @ 28VDC
مقاومت سیم پیچ: ~600Ω (معمولی برای ولتاژ مشخص)
رتبه بندی زیست محیطی: 4 کیلو پاسکال (فشار کم مهر و موم شده)
عمر الکتریکی: ≥100000 عملیات
زمان تعویض: ≤4ms
وزن: <3 گرم

ویژگی ها و مزایا

جایگزینی دقیق سری C-10AMP: فرم، تناسب، و عملکرد سازگار برای ارتقا و نگهداری یکپارچه سیستم های قدیمی با استفاده از رله های CII.
آب بندی هرمتیک 4 کیلو پاسکال: حفاظت از محیط زیست تقویت شده برای عملکرد قابل اعتماد در شرایط ارتفاع بالا یا فشار کم، یک ارتقاء حیاتی نسبت به بسیاری از اجزای اصلی.
گزینه ولتاژ دوگانه: در هر دو نسخه سیم پیچ 12 ولت و 27 ولت موجود است که انعطاف پذیری را برای مطابقت با نیازهای مختلف سیستم بدون طراحی مجدد فراهم می کند.
ساختار درجه نظامی: به عنوان یک رله الکترومغناطیسی نظامی قوی با یک بدنه فلزی مهر و موم شده ساخته شده است که در مقایسه با رله سیگنال PCB استاندارد، دوام برتر را ارائه می دهد.
عمر طولانی: برای بیش از 100000 چرخه سوئیچینگ قابل اعتماد طراحی شده است، فواصل نگهداری را افزایش می دهد و هزینه کل مالکیت را کاهش می دهد.

روش نصب

شناسایی مورد نیاز سیستم: ولتاژ سیم پیچ رله اصلی C-10AMP (12 ولت یا 27 ولت) را تعیین کنید و تأیید کنید که رتبه 4 کیلو پاسکال برای کاربرد شما مناسب است.
گزینه صحیح را انتخاب کنید: JZC-102M را با ولتاژ سیم پیچ منطبق سفارش دهید.
آماده سازی سیستم: تجهیزات را خاموش کنید و با خیال راحت به رله دسترسی پیدا کنید.
جایگزینی مستقیم: رله قدیمی C-10AMP را بردارید و JZC-102M را نصب کنید و از جهت گیری پین یکسان روی ردپای رله برد PCB اطمینان حاصل کنید.
اعتبار سنجی عملکردی: برق را بازیابی کنید و مدار را آزمایش کنید تا عملکرد مناسب را در شرایط محیطی مورد انتظار تأیید کنید.

سناریوهای کاربردی

این رله برای حفظ و ارتقای سیستم های حیاتی مهندسی شده است. با ارائه یک جایگزین برتر و در دسترس برای قطعات منسوخ، ارزش ارائه می دهد. کاربردهای کلیدی عبارتند از: ارتقاء سیستم کنترل پرواز هوانوردی و هواپیماهای بدون سرنشین قدیمی، تجهیزات الکترونیکی وسایل نقلیه زمینی نظامی و تجهیزات پشتیبانی، پانل‌های اتوماسیون صنعتی که به قابلیت ارتفاع بالا نیاز دارند، و توزیع نیرو در سیستم‌هایی که حفظ موتور، قطار، هواپیما در آنها اهمیت دارد. امتیاز 4 کیلو پاسکال آن را برای برنامه هایی که رله های برق صنعتی استاندارد از نظر محیطی واجد شرایط نیستند، ایده آل می کند.

کیفیت و انطباق

در تاسیسات دارای گواهی ISO 9001 تحت کنترل های کیفی دقیق تولید می شود. هر JZC-102M تحت آزمایش‌های الکتریکی و تأیید مهر و موم کامل قرار می‌گیرد تا اطمینان حاصل شود که عملکرد مطابق با مشخصات مورد نیاز برای عملکرد قابل اعتماد در محیط‌های سخت، مطابق با استانداردهای رله فلزی نظامی ما است.

گزینه های سفارشی سازی

ما خدمات OEM/ODM را برای پروژه های تخصصی ارائه می دهیم. فراتر از ولتاژهای استاندارد، مشخصات سیم پیچ سفارشی، فرم های سرب خاص یا آزمایش های محیطی پیشرفته را می توان برای خرید حجم، مشابه خدمات رله پلاریزه JH-2S ما توسعه داد.

سوالات متداول

س: اهمیت رتبه 4 کیلو پاسکال چیست؟
پاسخ: رتبه 4 کیلو پاسکال گواهی می دهد که رله به صورت هرمتیک مهر و موم شده است تا به طور قابل اعتماد در فشار اتمسفر پایین، معادل شرایط ارتفاع بالا، که برای بسیاری از کاربردهای هوانوردی و هوافضا ضروری است، کار کند.

س: چگونه بین نسخه های 12 ولت و 27 ولت انتخاب کنم؟
A: نسخه ای را انتخاب کنید که با ولتاژ اسمی سیم پیچ سیستم موجود یا نیاز طراحی شما مطابقت دارد. استفاده از ولتاژ صحیح برای عملکرد قابل اعتماد بسیار مهم است.

س: آیا این جایگزینی مستقیم برای همه مدل های C-10AMP است؟
پاسخ: JZC-102M برای جایگزینی رله های معمول سری CII C-10AMP طراحی شده است. همیشه ردپای مکانیکی و پین اوت نوع خاص C-10AMP خود را برای تأیید تأیید کنید.

س: آیا می توانم نمونه هایی را برای آزمایش در ارتفاع بالا دریافت کنم؟
پاسخ: بله، مشتریان واجد شرایط B2B می توانند نمونه هایی را برای ارزیابی درخواست کنند، از جمله آزمایش عملکردی تحت شرایط فشار پایین شبیه سازی شده برای تأیید عملکرد 4 کیلو پاسکال.
