ویژگی های محصول

مدل شماره: JRC-023M

نام تجاری: YM

Output: Dc

Relay Type: Telecom

Ambient Temperature: -55℃~85℃

Relativehumidity: 98% at 40℃

Cyclone: 1kPa

Coil Powerconsumption: ≤0.9W

Dielectricwithstandvoltage: Normal atmospheric pressure:500Vr.m.s., 50Hz Under low pressure: 200Vr.m.s., 50Hz

Contact Load Andlife: Resistance, 2A,28 Vd.c., 2×10⁴ timesResistance, 1A,28 Vd.c., 1×10⁵ times Low level, (10-50) μA, (10-50) mV, 1×10⁵ times

Insulationresistance: ≥ 1 0 0 0 MQ

مقاومت در برابر تماس: مقدار اولیه ≤50mΩ تست عمر پس از ≤100mΩ

سفتی: نرخ نشت ≤10³ Pa ·cm³/s

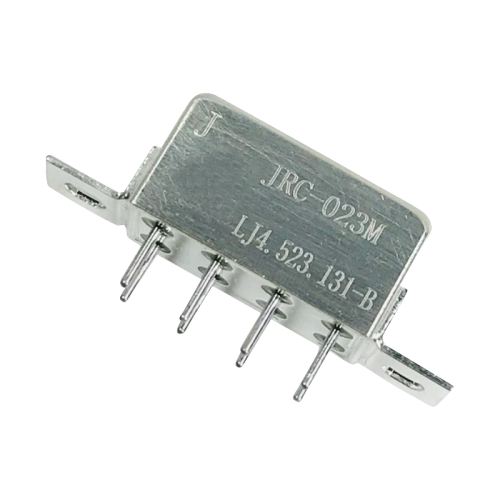

JRC-023M رله فلزی نظامی 27 ولت - جایگزینی مستقیم برای سری HFW در برنامه های PCB موتور هواپیما و هواپیماهای بدون سرنشین

بررسی اجمالی محصول

JRC-023M یک رله آب بندی فلزی نظامی با مهندسی دقیق است که به طور خاص به عنوان جایگزینی مستقیم برای اجزای سری HFW در کاربردهای حیاتی هوافضا طراحی شده است. این رله DC هوانوردی با عملکرد بالا دارای عملکرد قوی 27 ولت دی سی و ساختار فلزی درجه نظامی است که آن را برای کنترل پرواز هواپیماهای بدون سرنشین و سیستم های مدیریت موتور هواپیما ایده آل می کند. به عنوان یک رله الکترومغناطیسی نظامی قابل اعتماد با دوام افزایش یافته، عملکرد سوئیچینگ پایدار را برای برنامه های حساس رله PCB برد که در آن قابلیت اطمینان بسیار مهم است، ارائه می دهد. این قطعه که توسط YM با بیش از 18 سال تخصص تخصصی تولید شده است، کیفیت و در دسترس بودن برتر را برای سیستم‌هایی که در اصل مجهز به رله‌های سری HFW هستند، ارائه می‌کند و چالش‌های رایج زنجیره تامین را برای این قطعات تخصصی برطرف می‌کند.

تصاویر محصول

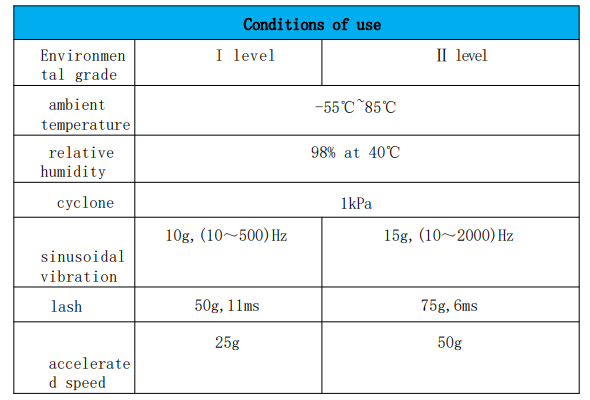

بررسی فنی و ویژگی های رله نظامی JRC-023M

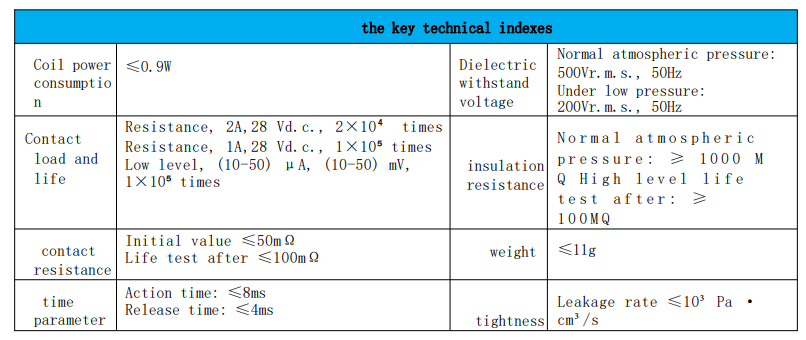

JRC-023M ساخت و ساز داخلی و بازرسی کیفیت

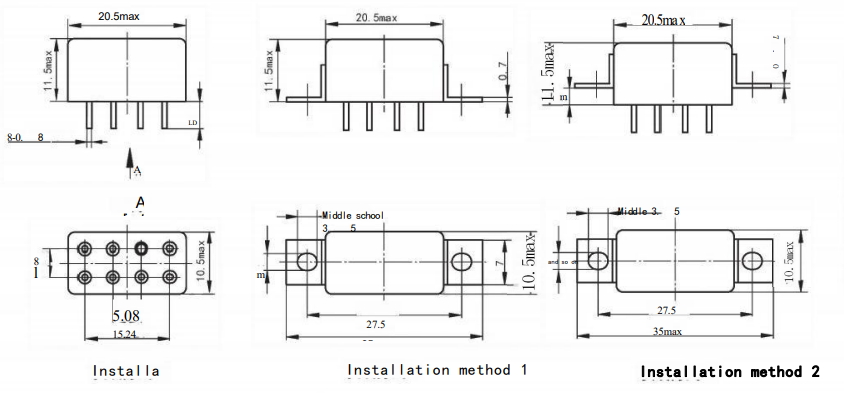

کاربرد JRC-023M در پهپادها و سیستم های موتور هواپیما

مشخصات فنی

پیکربندی تماس: DPDT (پرتاب دو قطبی)
ولتاژ اسمی کویل: استاندارد 27VDC
رتبه تماس: 1A @ 28VDC بار مقاومتی
مصرف برق کویل: 0.3-0.43W
ظرفیت تماس سطح پایین: (10-50)μA، (10-50)mV، عملیات 1×106
مقاومت تماس: اولیه ≤50mΩ. تست پس از عمر ≤200mΩ
زمان عملیات/انتشار: هر کدام ≤4ms (≤3ms معمولی)
قدرت دی الکتریک: 500 Vr.ms @ فشار عادی؛ 250Vr.ms @ فشار کم
مقاومت عایق: > 500MΩ نرمال. > 50MΩ پس از تست زندگی در سطح بالا
وزن: <3 گرم
عملکرد آب بندی: هرمتیکی مهر و موم شده. نرخ نشت ≤10-3 Pa·cm³/s
دمای کارکرد: -65 تا +125 درجه سانتیگراد
جایگزینی مستقیم برای: رله های سری HFW (شامل مشخصات CII)
مقاومت در برابر لرزش: مناسب برای محیط های لرزش موتور هواپیما و هواپیما

ویژگی ها و مزایا

سازگاری دقیق با سری HFW: به عنوان جایگزینی دقیق برای اجزای سری HFW طراحی شده است که یکپارچگی یکپارچه بدون تغییر سیستم را تضمین می کند.
تحمل لرزش پیشرفته: به طور خاص برای کاربردهای هواپیماهای بدون سرنشین و موتورهای هواپیما که در آن سطوح ارتعاش بیش از نیازهای صنعتی استاندارد است، طراحی شده است.
قابلیت اطمینان تماس برتر: مواد تماس پیشرفته و طراحی، عملکرد ثابت بیش از 1 میلیون عملیات را تضمین می کند که برای سیستم های کنترل پرواز بسیار مهم است.
مدیریت حرارتی بهینه: طراحی محفظه فلزی اتلاف حرارت عالی را برای عملکرد قابل اعتماد در محیط های PCB محصور فراهم می کند.
ساخت و ساز درجه نظامی: سازه فولادی ضد زنگ SUS304/316 در برابر شرایط سخت محیطی معمولی در کاربردهای هوافضا مقاومت می کند.
یکپارچه سازی رله برد PCB ساده: برای نصب آسان و تشکیل اتصالات لحیم کاری قابل اعتماد در طرح های برد مدار با چگالی بالا طراحی شده است.

سناریوهای کاربردی

این رله فلزی نظامی تخصصی برای کاربردهای دقیق هوافضا مهندسی شده است:

سیستم های کنترل پرواز هواپیماهای بدون سرنشین: سوئیچینگ کنترل موتور، انتخاب حالت پرواز و رابط های سیستم مستقل
مدیریت موتور هواپیما: کنترل های سیستم سوخت، مدارهای احتراق و سیستم های نظارت بر موتور
وسایل نقلیه هوایی بدون سرنشین (UAV): کنترل بار، سوئیچینگ سیستم دوربین و رابط های تجهیزات ارتباطی
پانل های کنترل اویونیک: سوئیچینگ ابزار، کنترل های نمایشگر و رابط های سیستم ناوبری
ایستگاه های کنترل زمینی: تجهیزات کنترل از راه دور، سیستم های تله متری و رابط های برنامه ریزی ماموریت
تعمیر و نگهداری سیستم قدیمی: جایگزینی مستقیم در سیستم های مبتنی بر سری HFW بدون طراحی مجدد یا صلاحیت مجدد

مراحل نصب و ادغام

تأیید سیستم: تأیید کنید که سیستم موجود از پیکربندی DPDT سری HFW استفاده می کند.
ارزیابی محیط ارتعاش: ویژگی‌های ارتعاش محل نصب را برای برنامه‌های پهپاد/هواپیما ارزیابی کنید.
بررسی سازگاری PCB: بررسی کنید که ردپا با چیدمان PCB سری HFW و تخصیص پین مطابقت دارد.
حذف کامپوننت: رله HFW موجود را با دقت با استفاده از تجهیزات کنترل شده با دما لحیم کاری کنید.
بررسی مدیریت حرارتی: از اتلاف گرمای کافی در محیط های PCB محصور اطمینان حاصل کنید.
نصب دقیق: JRC-023M را با جهت گیری صحیح پین مطابق با مولفه اصلی HFW تراز کنید.
لحیم کاری مقاوم در برابر لرزش: از تکنیک های لحیم کاری تقویت شده مناسب برای محیط های ارتعاشی استفاده کنید.
تأیید عملکرد: در صورت امکان عملکرد رله را تحت شرایط ارتعاش شبیه سازی شده آزمایش کنید.

پیشنهاد ارزش تدارکات

زنجیره تامین قابل اعتماد: در دسترس بودن ثابت برای جایگزینی سری HFW، کاهش زمان زمین‌گیری هواپیما.
عملکرد پیشرفته: مواد و قوام ساخت برتر در مقایسه با اجزای اصلی HFW.
کاهش هزینه های تعمیر و نگهداری: عمر سرویس طولانی تر و قابلیت اطمینان بهبود یافته هزینه های کل مالکیت را کاهش می دهد.
لجستیک ساده: جایگزینی مستقیم نیاز به تغییرات سیستم یا اجزای اضافی را از بین می برد.
مستندات کیفیت: مستندات فنی کامل و قابلیت ردیابی برای سوابق تعمیر و نگهداری هوانوردی.
رله نظامی فلزی مهر و موم شده JRC-023M
رله فلزی نظامی JRC-023M 27V جایگزین برند سری HFW
رله هوانوردی با طراحی فلزی درجه نظامی JRC-023M 027
رله هوانوردی نظامی JRC-023M برای هواپیماهای بدون سرنشین، برد PCB موتور هواپیما
رله فلزی برای کاربردهای هوانوردی و نظامی طراحی شده است
رله هوانوردی با طراحی فلزی درجه نظامی
رله هوانوردی نظامی برای هواپیماهای بدون سرنشین، برد PCB موتور هواپیما
رله هوانوردی با کیفیت بالا برای نگهداری موتور، قطار، هواپیما

گواهینامه ها و انطباق

قطعات و مواد دارای گواهینامه CE و UL
مطابق با مشخصات رله نظامی MIL-PRF-6106
فرآیندهای تولید و سیستم های کیفیت ممیزی SGS
مواد و روش های تولید مطابق با RoHS
سیستم مدیریت کیفیت دارای گواهی ISO 9001:2015
تست لرزش مناسب برای کاربردهای هواپیماهای بدون سرنشین و موتور هواپیما

گزینه های سفارشی سازی

در حالی که به عنوان جایگزین HFW بهینه شده است، YM سفارشی سازی جامع را ارائه می دهد:

ولتاژهای جایگزین سیم پیچ (12V، 24V، 48VDC) برای سیستم مورد نیاز خاص
میرایی ارتعاش پیشرفته برای کاربردهای تخصصی پهپاد یا هواپیما
تنظیمات تماس یا رتبه بندی فعلی تغییر یافته است
آزمایش و غربالگری ویژه برای شرایط محیطی شدید
تنظیمات پین سفارشی برای سازگاری سیستم قدیمی
بسته های اسنادی خاص برنامه برای تعمیر و نگهداری هوانوردی

تخصص ما شامل فناوری‌های رله خودرو ، رله برق صنعتی و رله سیگنال PCB ، با تجربه تخصصی در راه‌حل‌های جایگزینی هوافضا است.

فرآیند تضمین کیفیت

هر JRC-023M تحت تأیید کیفیت 7 مرحله ای دقیق قرار می گیرد:

صدور گواهینامه مواد ورودی با اسناد ردیابی کامل هوافضا
ماشینکاری دقیق اجزای مقاوم در برابر لرزش با نظارت SPC
برای اطمینان بهینه، مونتاژ را با مواد درجه یک هوافضا تماس بگیرید
آب بندی هرمتیک با تست و تایید میزان نشت 100٪
تست ارتعاش برای شبیه سازی محیط های هواپیماهای بدون سرنشین و موتور هواپیما
تست عملکرد الکتریکی در محدوده دمای کامل
تایید سازگاری سری HFW شامل تست ابعادی و عملکردی

سوالات متداول

Q1: چه چیزی JRC-023M را برای کاربردهای پهپاد مناسب می کند؟

A1: JRC-023M به طور خاص با افزایش تحمل ارتعاش، طراحی فشرده برای تجهیزات الکترونیکی پهپاد با فضای محدود، و ویژگی‌های قابلیت اطمینان ضروری برای سیستم‌های هوایی بدون سرنشین که دسترسی تعمیر و نگهداری محدود است، طراحی شده است.

Q2: چگونه این رله با چالش های حرارتی محیط های PCB محصور برخورد می کند؟

A2: محفظه فلزی به عنوان یک هیت سینک موثر عمل می کند و طراحی ما هدایت حرارتی را به دور از اجزای حساس بهینه می کند. ما همچنین راهنمای مدیریت حرارتی ویژه برنامه را برای نصب با چگالی بالا ارائه می دهیم.

Q3: چه آزمایشی سازگاری سری HFW را تأیید می کند؟

A3: ما تست سازگاری جامع شامل تأیید ابعاد، تطبیق ویژگی های الکتریکی، آزمایش محیطی و مقایسه عملکرد ارتعاش در برابر مشخصات سری HFW را انجام می دهیم.

Q4: آیا انواع مختلفی از سری HFW وجود دارد که نیاز به انطباق های خاصی دارند؟

A4: در حالی که برای سری های استاندارد HFW طراحی شده است، تیم مهندسی ما می تواند راه حل هایی را برای انواع خاص HFW ارائه دهد. شماره قطعه دقیق HFW خود را برای تأیید سازگاری سفارشی ارائه دهید.

Q5: آیا نمونه هایی برای آزمایش یکپارچه سازی سیستم پهپاد موجود است؟

A5: بله، ما حداکثر 3 نمونه رایگان برای مشتریان واجد شرایط B2B ارائه می دهیم. تولیدکنندگان پهپاد تشویق می شوند تا در محیط های ارتعاشی و حرارتی خاص خود آزمایش کنند.

Q6: زمان سرب برای مقادیر تولید چقدر است؟

A6: محصولات استاندارد: 2-3 هفته. تنظیمات سفارشی برای کاربردهای پهپاد خاص: 3-4 هفته. تولید اولویت‌دار برای برنامه‌های حیاتی هوافضا در دسترس است.
