ویژگی های محصول

مدل شماره: JMC -2Z5CM

نام تجاری: YM

Output: Dc

Relay Type: Telecom

رله فلزی 2.5 کیلو پاسکال DPDT نظامی JMC-2Z5CM 27 ولت: رله مهر و موم شده با فشار بالا برای کاربردهای PCB هواپیماهای بدون سرنشین

بررسی اجمالی محصول

رله فلزی DPDT نظامی JMC-2Z5CM با آب بندی هرمتیک تخصصی 2.5 کیلو پاسکال برای حفاظت از محیط زیست در کاربردهای پهپاد و هوانوردی مورد نیاز مهندسی شده است. این قطعه به عنوان یک رله آب بندی فلزی پیشرفته نظامی که در 27 ولت DC با پیکربندی DPDT کار می کند، مقاومت فشار عالی و عملکرد سوئیچینگ قابل اعتماد را برای سیستم های هوایی بدون سرنشین، الکترونیک هواپیما، و کاربردهای ارتفاع بالا که نیاز به قابلیت های آب بندی پیشرفته فراتر از مشخصات نظامی استاندارد دارند، ارائه می دهد.

رله نظامی مهر و موم شده فلزی

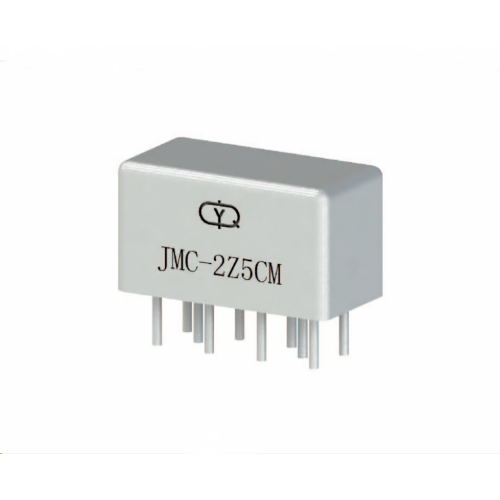

رله فلزی 27 ولت DC هوانوردی نظامی JMC -2Z5CM

رله نظامی DPDT Metal 2.5Kpa JMC- 2Z5CM 27V

رله فلزی DC هوانوردی JMC-2Z5CM برای کاربردهای نظامی

رله DPDT نظامی JMC-2Z5CM مدل 2.5Kpa برای برد PCB هواپیماهای بدون سرنشین

رله هوانوردی برای پهپاد، موتور هواپیما

رله DC هوانوردی با کیفیت بالا برای موتور، قطار، هواپیما.

JMC-2Z5CM 2.5Kpa Military Metal Relay for Drone PCBs

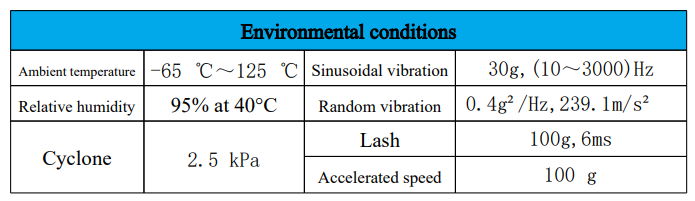

JMC-2Z5CM Technical Specifications and 2.5Kpa Features

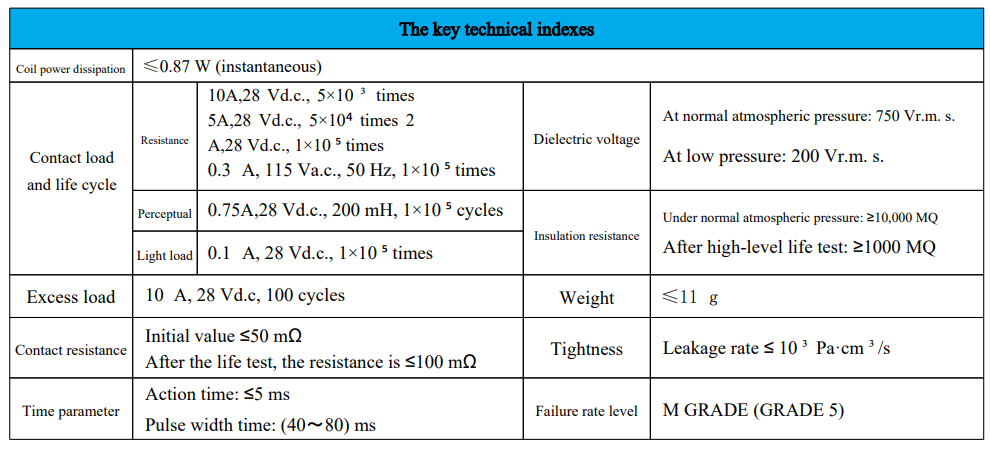

JMC-2Z5CM Drone PCB Application Specifications

مشخصات فنی

پارامترهای الکتریکی

مدل: JMC-2Z5CM
پیکربندی: DPDT (پرتاب دو قطبی)
ولتاژ: 27 ولت DC استاندارد
قدرت سیم پیچ: 0.3-0.43W
رتبه تماس: 1A در 28V DC

ویژگی های آب بندی پیشرفته

درجه بندی فشار: آب بندی هرمتیک 2.5Kpa
مقاومت تماس: ≤50mΩ اولیه، ≤200mΩ پس از عمر
سیگنال کم: (10-50)μA در (10-50)mV
امید به زندگی: 1×106 عملیات

مشخصات عملکرد

سرعت سوئیچینگ: ≤4ms عملکرد/رهاسازی
قدرت دی الکتریک: 500 ولت RMS معمولی، 250 ولت RMS فشار کم
وزن: <3 گرم
محدوده دما: -55 درجه سانتیگراد تا +125 درجه سانتیگراد
یکپارچگی مهر و موم: ≤10-3 Pa·cm³/s نرخ نشت

ویژگی ها و مزایا محصول

آب بندی هرمتیک 2.5 کیلو پاسکال پیشرفته

JMC-2Z5CM دارای آب بندی هرمتیک 2.5Kpa است که محافظت عالی در برابر تغییرات فشار شدید و آلاینده های محیطی را فراهم می کند. این قابلیت آب‌بندی پیشرفته از رله‌های DC استاندارد هوانوردی و رله‌های تخته مدار چاپی اولیه در ارتفاع بالا و برنامه‌های کاربردی پیشی می‌گیرد.

بهینه شده برای برنامه های PCB Drone

این رله که به طور خاص برای بردهای PCB سیستم هوایی بدون سرنشین طراحی شده است، عملکرد ایده آلی را برای طرح های با محدودیت فضا که در شرایط جوی مختلف کار می کنند ارائه می دهد. این بهینه‌سازی مناسب‌تر از رله‌های استاندارد خودرو یا رله‌های برق صنعتی برای وسایل الکترونیکی پهپاد حساس به ارتفاع است.

قابلیت سوئیچینگ DPDT پیشرفته

JMC-2Z5CM با پیکربندی مطمئن DPDT با مواد تماس پیشرفته، کنترل مداری عالی را برای سیستم‌های پهپاد پیچیده فراهم می‌کند. این مزیت عملکرد به ویژه برای کاربردهای پهپاد که نیاز به مدیریت مدارهای مستقل چندگانه دارند، ارزشمند است.

تخصص مهندسی فشار الکترونیک YUMU

تخصص ما در رله‌های الکترومغناطیسی نظامی و فن‌آوری‌های آب‌بندی فشار بالا، توسعه قطعاتی را امکان‌پذیر می‌کند که عملکرد قابل اعتماد را در شرایط محیطی شدید حفظ کنند و در عین حال مشخصات نظامی سخت‌گیرانه را رعایت کنند.

سناریوهای کاربردی

سیستم‌های پهپاد در ارتفاع بالا

سیستم های کنترل پرواز پهپاد در ارتفاع بالا
عملیات پهپادهای زمین کوهستانی
تجهیزات الکترونیکی پهپاد پایش آب و هوا
سیستم های جستجو و نجات پهپاد

هواپیما و سیستم های هوانوردی

اویونیک هواپیما در ارتفاع بالا
تجهیزات الکترونیکی کابین تحت فشار
تجهیزات پرواز کوهستانی
کنترل سیستم اکسیژن اضطراری

برنامه های نظامی و ویژه

سیستم های شناسایی ارتفاع بالا
تجهیزات جنگ کوهستانی
الکترونیک محیطی شدید
ابزار دقیق حساس به فشار

دستورالعمل های نصب

نصب برنامه پرفشار

بررسی طراحی PCB برای برنامه های کاربردی در ارتفاع بالا
ESD و رویه های مدیریت مناسب را اجرا کنید
از یکپارچگی آب بندی در هنگام نصب اطمینان حاصل کنید
سازگاری فشار JMC-2Z5CM را تأیید کنید
با استفاده از تکنیک های PCB مناسب نصب کنید
تحت شرایط فشار شبیه سازی شده تست کنید

ملاحظات اعمال فشار

الزامات محدوده فشار عملیاتی را بررسی کنید
یکپارچگی آب بندی را قبل از استقرار آزمایش کنید
عوامل عملکرد مرتبط با ارتفاع را در نظر بگیرید
نتایج تست فشار سند

مزایای تدارکات

مزایای عملکرد

افزایش مقاومت فشار برای عملیات در ارتفاع بالا
حفاظت از محیط زیست برتر
عملکرد قابل اعتماد در شرایط شدید
عمر طولانی در برنامه های کاربردی

مزایای عملیاتی

کاهش نرخ شکست در محیط های متغیر فشار
ایمنی افزایش یافته برای عملیات در ارتفاعات بحرانی
کاهش نگهداری در شرایط سخت
مستندات جامع عملکرد فشار

مطابقت با استانداردها

JMC-2Z5CM موارد زیر را برآورده می کند:

مشخصات آب بندی فشار نظامی
استانداردهای آب بندی هرمتیک 2.5Kpa
الزامات عملکرد ارتفاع هوانوردی
استانداردهای قابلیت اطمینان نظامی
سیستم کیفیت ISO 9001:2015

گزینه های سفارشی سازی

سفارشی سازی های موجود عبارتند از:

تنظیمات درجه بندی فشار خاص
تنظیمات عملکرد بهینه شده برای ارتفاع
پروتکل های تست فشار خاص
اسناد سفارشی برای کاربردهای فشار

کیفیت تولید

تولید فشار پیشرفته:

انتخاب تخصصی مواد آب بندی
فرآیند آب بندی دقیق 2.5Kpa
بررسی عملکرد فشار
آزمایش شبیه سازی ارتفاع
کیفیت نهایی و اعتبارسنجی فشار

سوالات متداول

چرا آب بندی 2.5Kpa برای کاربردهای پهپاد مهم است؟

آب بندی 2.5 کیلو پاسکال باعث حفاظت بیشتر در برابر تغییرات فشاری می شود که در طول عملیات پهپاد در ارتفاع بالا مشاهده می شود، از ورود رطوبت جلوگیری می کند و عملکرد قابل اعتماد را در شرایط تغییر جوی که رله های استاندارد نمی توانند تحمل کنند، تضمین می کند.

چه محدوده ارتفاعی از آب بندی 2.5Kpa سود می برد؟

امتیاز 2.5Kpa حفاظت عالی را برای عملیات تا حدود 10000 تا 15000 فوت فراهم می کند و آن را برای عملیات کوهستانی، شناسایی ارتفاع بالا و برنامه های نظارت آب و هوا که در آن آب بندی های استاندارد ممکن است از کار بیفتند ایده آل است.

این در مقایسه با طرح‌های استاندارد رله 8 پین 27 ولت DPDT چگونه است؟

در حالی که طرح‌های استاندارد رله 8 پین 27 ولت DPDT عملکردهای اساسی را ارائه می‌دهند، JMC-2Z5CM آب‌بندی تخصصی فشار 2.5Kpa و قابلیت اطمینان بیشتر را برای کاربردهای حساس به ارتفاع فراتر از قابلیت‌های رله استاندارد ارائه می‌کند.

چه آزمایشی عملکرد فشار را تایید می کند؟

هر دسته تحت آزمایش فشار جامع از جمله شبیه‌سازی ارتفاع، چرخه فشار، آزمایش نشت و اعتبارسنجی عملکرد تحت شرایط مختلف فشار قرار می‌گیرد تا از عملکرد قابل اعتماد در محیط‌های پر تقاضا اطمینان حاصل شود.

آیا می توانید رتبه بندی فشار سفارشی را ارائه دهید؟

بله، تیم مهندسی ما می تواند راه حل های آب بندی سفارشی را با درجه بندی فشار خاص بر اساس الزامات برنامه و مشخصات محیط عملیاتی توسعه دهد.
