بررسی اجمالی محصول

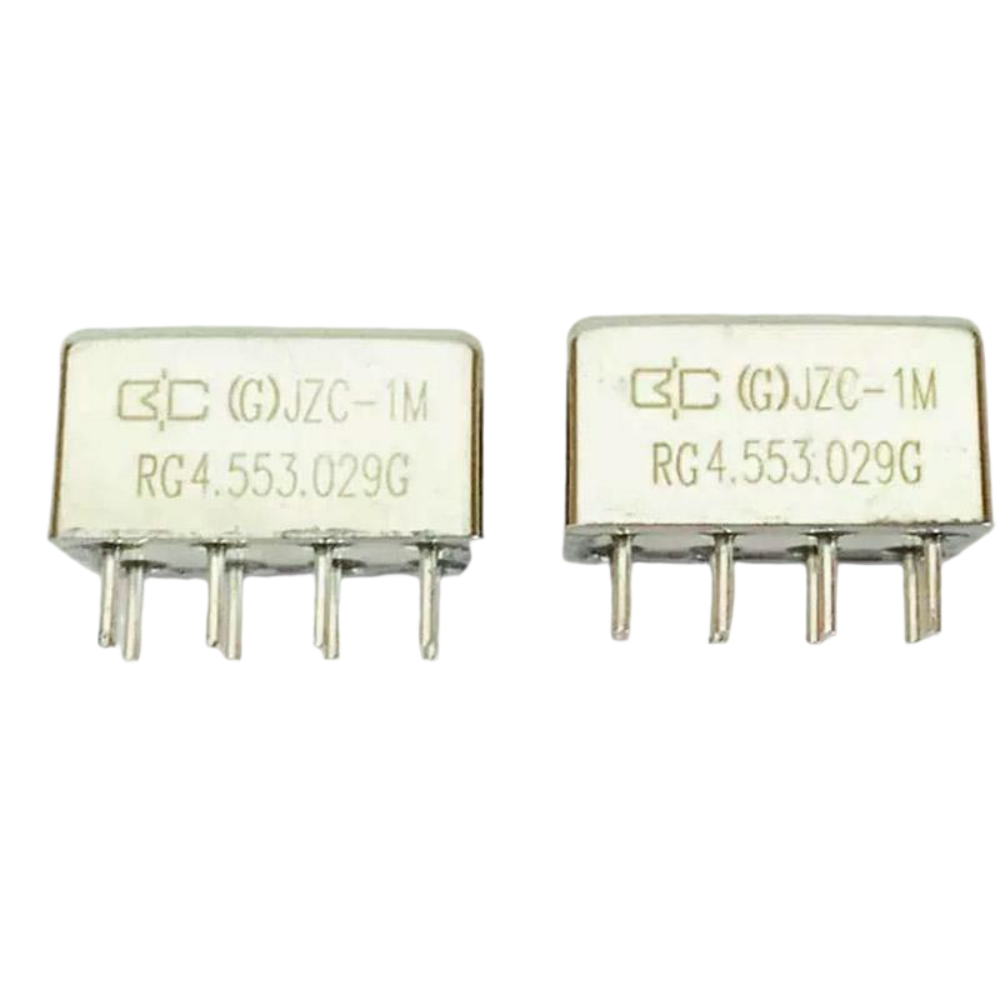

رله فلزی نظامی JZC-1M RG4.553.029G (همچنین با نام GJZC-1M 2C DPDT 27V ) یک رله الکترومغناطیسی با قابلیت اطمینان بالا و مهر و موم شده است که برای کاربردهای هوایی شدید، هواپیماهای بدون سرنشین و زمین های نظامی مهندسی شده است. این دستگاه که به عنوان جایگزینی مستقیم برای رلههای اصلی روسیه طراحی شده است، عملکرد سوئیچینگ ثابتی را در شرایط لرزش شدید، نوسانات دما و قرار گرفتن در معرض رطوبت ارائه میکند. ساختار رله نظامی Metal Sealed آن یکپارچگی عملیاتی را در واحدهای کنترل موتور، سیستمهای پرواز پهپاد، و بردهای PCB هواپیما تضمین میکند و آن را به گزینه ترجیحی برای برنامههای ارتقاء دفاعی و پلتفرمهای بدون سرنشین نسل جدید تبدیل میکند.

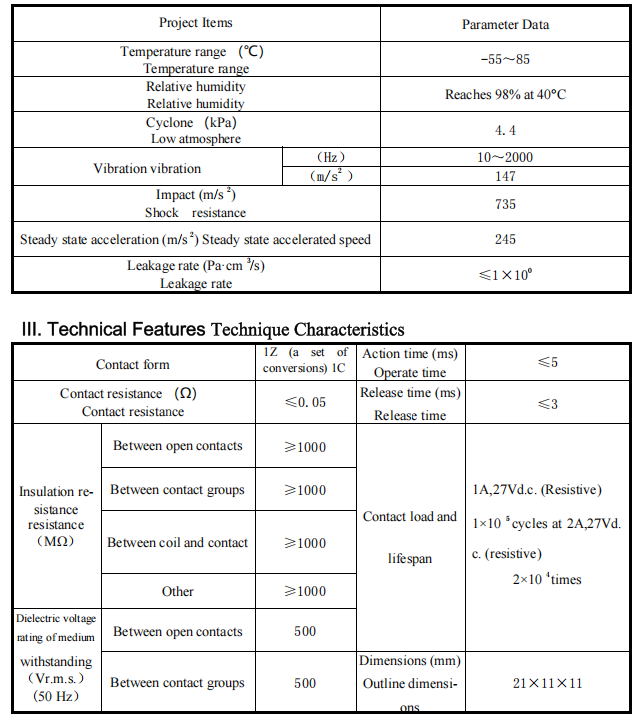

مشخصات فنی
- نام مدل: JZC‑1M RG4.553.029G / GJZC‑1M 2C DPDT
- ولتاژ سیم پیچ (DC): 27V (سازگار با انواع 12V/24V در صورت درخواست)
- مصرف برق کویل: (0.3-0.43) وات - توان بسیار کم برای تجهیزات اویونیک حساس
- فرم تماس: DPDT (پرتاب دو قطبی) / 2C، به طور کامل برای مدارهای اضافی قابل تنظیم
- ظرفیت بار تماسی: مقاومتی 1A در 28 ولت DC. قابلیت سطح پایین (10-50)μA در (10-50)mV
- مقاومت تماس: اولیه ≤50mΩ. پس از استقامت ≤200mΩ
- زمان اجرا / انتشار: هر کدام ≤4 میلیثانیه، با عرض پالس انگیزشی (10 تا 50) میلیثانیه
- قدرت دی الکتریک: 500 ولت RMS (فشار معمولی) / 250 ولت RMS (فشار کم)
- مقاومت عایق: > 500MΩ اولیه. > 50MΩ پس از تست عمر سطح بالا
- آب بندی هرمتیک: نرخ نشتی ≤10-3 Pa·cm³/s - یکپارچگی رله آب بندی فلزی واقعی
- وزن: <3 گرم - ایده آل برای پهپادهای حساس به وزن و سیستم های قابل حمل
- محدوده دما: -55 درجه سانتیگراد تا +125 درجه سانتیگراد (عملیاتی)
مقاومت سیمپیچ برای سیستمهای 27 ولت DC بهینهسازی شده است و از فعالسازی پایدار در اتوبوسهای برق هواپیما و هواپیماهای بدون سرنشین اطمینان حاصل میکند. به عنوان یک رله هوانوردی نظامی واقعی، نیازهای سختگیرانه توالی راه اندازی موتور، افزونگی کنترل پرواز و توزیع نیرو را برآورده می کند.
ویژگی های کلیدی و مزایای رقابتی
- محفظه فلزی هرمتیک: محافظت مطلق در برابر رطوبت، ماسه، بخارات سوخت و تغییرات فشار ارتفاع را فراهم میکند - بهتر از طراحیهای تجاری رله برد PCB و رله خودرو .
- تطبیق پذیری DPDT: پیکربندی 2C امکان تعویض همزمان دو بار مستقل، کاهش تعداد اجزا در پرتابگرهای موشک، رابط های رادار و واحدهای کنترل موتور را فراهم می کند.
- جایگزینی مستقیم برای رله های روسی: فرم، تناسب و عملکرد سازگار با طرح های قدیمی - ایده آل برای نوسازی ناوگان بدون سیم کشی مجدد.
- توان کم کویل و سوئیچینگ سریع: مصرف سیم پیچ 0.3 تا 0.43 وات بار حرارتی را روی PCB های پرجمعیت به حداقل می رساند، در حالی که پاسخ ≤4 میلی ثانیه از برنامه های حساس زمانی مانند مدارهای رله تاخیر مخلوط هوانوردی پشتیبانی می کند.
- قابلیت اطمینان تماس برتر: کنتاکت های فلزی گرانبها سوئیچینگ سیگنال در سطح پایین (<50μA) را تضمین می کنند - برای سیستم های تله متری و حسگر حساس ضروری است.
- ساخته شده برای محیطهای خشن: در برابر لرزش، شوک و چرخه دما در سطح MIL مقاومت میکند و برای رلههای هوافضا و سیستمهای نظامی و همچنین موتورهای پهپاد با لرزش بالا مناسب است.
در مقایسه با رلههای صنعتی استاندارد، سری JZC-1M دارای طراحی مدار مغناطیسی پیشرفته و آزمایشهای دقیق نشت پس از آببندی است که طول عمر مورد نیاز برای استقرارهای حیاتی را ارائه میکند.
سناریوهای کاربردی
- وسایل نقلیه هوایی بدون سرنشین (UAV) و هواپیماهای بدون سرنشین: ماژولهای کنترل موتور، سوئیچینگ بار و سیستمهای خاتمه پرواز - یک راهحل قابل اعتماد رله هوانوردی برای پهپاد، موتور هواپیما .
- هواپیماها و هلیکوپترهای نظامی: مدیریت توان اویونیک، کنترل ارابه فرود و پانل های رله ارتباطی.
- سیستمهای دفاع زمینی: کانتینرهای پرتاب موشک، توالییابی قدرت رادار و تعویض پست فرماندهی سیار.
- راهآهن و حملونقل با قابلیت اطمینان بالا: قفل کردن سیگنال، کنترل کشش، و سوئیچینگ حیاتی ایمنی - ایدهآل به عنوان رله موتور هوانوردی با کیفیت بالا برای هواپیما و هواپیما که با ریل نیز سازگار است.
- زیرساختهای صنعتی و انرژی: انتقال نیروی پشتیبان، کنترل ژنراتور و حفاظت شبکه در جایی که قابلیت اطمینان رله برق صنعتی الزامی است.
با استفاده از این رله، یکپارچهکنندههای سیستم زمانی که با دیودهای خارجی ترکیب میشوند، به حفاظت از قطبیت معکوس دست مییابند و محفظه مهر و موم شده هرمتیک، آلودگی تماس را در محیطهای گرد و غبار یا محیطهای خشن شیمیایی از بین میبرد.
راهنمای نصب و ادغام
- بررسی قبل از نصب: شماره مدل RG4.553.029G را بررسی کنید و هرگونه آسیب حمل و نقل را بررسی کنید.

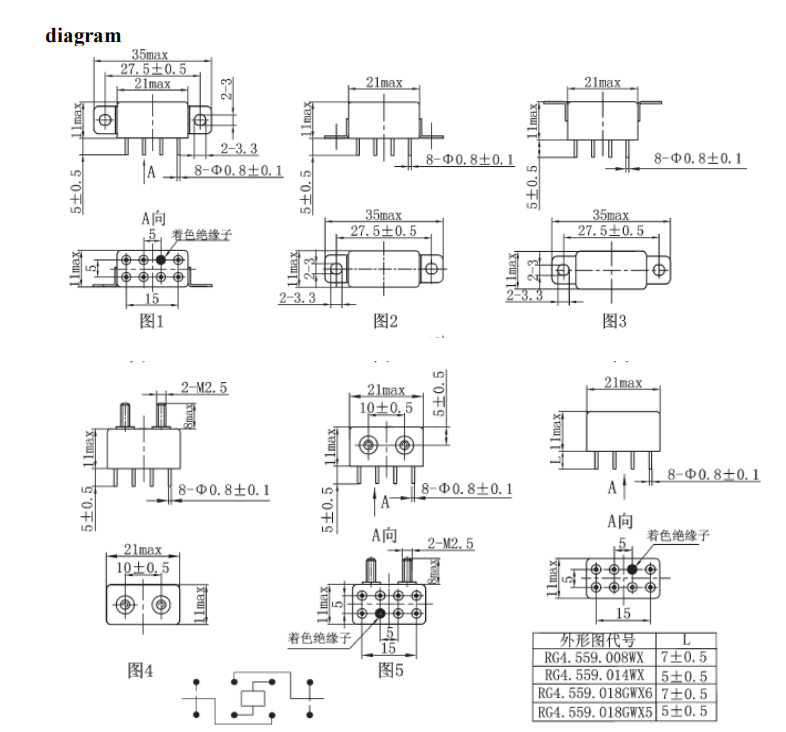

- طرحبندی PCB و نقشهبرداری پین: تأیید کنید که تخصیص پین DPDT با نمودار مدار مطابقت دارد. پیکربندی 2C از دو کنتاکت تغییر جدا شده پشتیبانی می کند.
- لحیم کاری / نصب: از لحیم کاری با دمای کنترل شده (حداکثر 260 درجه سانتیگراد به مدت 5 ثانیه) برای حفظ یکپارچگی مهر و موم هرمتیک استفاده کنید.
- توجه درایو سیم پیچ: برای طول عمر بهینه، یک منبع DC تمیز با سرکوب گذرا فراهم کنید - رله با رله سرکوب گذرای سیم پیچ داخلی یا دیودهای گیره خارجی یکپارچه کار می کند.
- تست عملکرد: پس از مونتاژ، تداوم سیگنال سطح پایین و مقاومت عایق را برای تایید نصب انجام دهید.
برای طراحیهای جدید، JZC-1M را میتوان با توپولوژیهای رله پلاریزه یا رله DPDT به منظور کاهش بیشتر قدرت آماده به کار در تجهیزات نظامی با باتری جفت کرد.
گواهینامه ها و انطباق
- تحت سیستم مدیریت کیفیت ISO 9001:2015 تولید شده است
- تست مهر و موم هرمتیک بر اساس الزامات MIL-PRF-39016 / GOST
- استحکام دی الکتریک و مقاومت عایق بر اساس استانداردهای نظامی تایید شده است
- مطابق با RoHS در صورت درخواست برای خرید جهانی
- سازگار با دستورالعمل های مشخصات رله DC هوانوردی نظامی و دستورالعمل های مشخصات رله DC نظامی
هر واحد از نظر مقاومت در برابر تماس، زمانبندی و یکپارچگی نشتی آزمایش دستهای میشود و از عملکرد ثابت در مجموعههای مهم ماموریت اطمینان میدهد.
گزینه های سفارشی سازی
YUMU Electronics سازگاری های انعطاف پذیری را برای رفع نیازهای برنامه خاص ارائه می دهد:
- انواع ولتاژ سیم پیچ: نسخه های 12 ولت، 24 ولت و 48 ولت DC برای معماری های مختلف اتوبوس هواپیما موجود است.
- گزینه های مواد تماس: برای شرایط بارگذاری تخصصی، اکسید با روکش طلا یا نقره-کادمیم.
- علامت گذاری ویژه: شماره قطعات مشتری، کدهای تاریخ، یا شماره سهام ناتو که روی محفظه فلزی چاپ شده است.
- غربالگری پیشرفته: تست سوختگی، چرخه دما یا لرزش اضافی بر اساس طرح کیفیت شما.
تیم مهندسی ما از تجربه گسترده ای با رله DPDT پلاریزه ، رله 4DPDT قفل و رله حالت جامد برای پشتیبانی از ارتقاء سیستم پیچیده بهره می برد.
فرآیند تولید و تضمین کیفیت
هر رله JZC-1M RG4.553.029G تحت یک جریان تولید کاملاً کنترل شده قرار می گیرد:
- انتخاب مواد: محفظه های فلزی با عیار بالا و آلیاژهای تماسی دقیق که از تامین کنندگان واجد شرایط تهیه می شوند.
- سیم پیچ و مونتاژ سیم پیچ: سیم پیچی خودکار با نظارت بر مقاومت در زمان واقعی.
- آب بندی هرمتیک: محفظه فلزی جوش داده شده در اتمسفر بی اثر و به دنبال آن آزمایش نشت هلیوم.
- غربالگری استرس محیطی: چرخه دما، ارتعاش تصادفی و شوک مکانیکی در هر MIL-STD-810.
- تست نهایی الکتریکی: بازرسی 100٪ از زمان کار / آزادسازی، مقاومت تماس و قدرت دی الکتریک.
این فرآیند تضمین میکند که رله الزامات استانداردهای قابلیت اطمینان رله انرژی جدید را برآورده میکند و از طول عمر معمول رله سیگنال PCB در استفاده در میدان پیشی میگیرد.
چرا رله فلزی نظامی JZC-1M را انتخاب کنید؟
- کاهش پیچیدگی لجستیک: جایگزینی مستقیم انواع رله روسی، موجودی قطعات یدکی را ساده می کند.
- آمادگی ماموریت پیشرفته: مهر و موم هرمتیک خرابی های مرتبط با آلودگی را از بین می برد.
- انعطافپذیری طراحی: کنتاکتهای DPDT امکان سوئیچینگ سیگنال و بار کم مصرف را در یک بسته فشرده فراهم میکنند.
- در پلتفرمهای هوانوردی و هواپیماهای بدون سرنشین اثبات شده: در کنترل موتور، مدیریت بار و سوئیچینگ افزونگی مستقر شده است.
- با پشتوانه تخصص YUMU: سالها تجربه با فن آوری های رله های الکترومغناطیسی نظامی ، رله فلاش و رله توان متوسط .
