رله لچینگ هوانوردی نظامی JQX-136MD 028V DPDT

بررسی اجمالی محصول

رله هوانوردی نظامی JQX-136MD یک رله DPDT (پرتاب دوقطبی دوقطبی) با قابلیت اطمینان بالا و مهر و موم شده است که برای کاربردهای هوافضا، هواپیماهای بدون سرنشین و نظامی طراحی شده است. این رله لچینگ واقعی (بیستابل) که در نسخه‌های سیم پیچ 12 ولت DC، 24 ولت DC و 28 ولت DC موجود است، حالت تماس خود را بدون برق سیم پیچ پیوسته حفظ می‌کند - ایده‌آل برای سیستم‌های اویونیک حساس به انرژی، سیستم‌های با پشتیبان باتری و مدارهای کنترل موتور. JQX‑136MD دارای ساختار رله آب بندی فلزی قوی (درزگیر شیشه به فلز) با نرخ نشتی ≤10⁻3 Pa·cm³/s است که محافظت کامل در برابر رطوبت، بخارات سوخت و تغییرات فشار ارتفاع را فراهم می کند. این رله فلزی نظامی با مصرف برق کم (0.3 تا 0.43 وات)، سوئیچینگ سریع (≤4 میلی‌ثانیه)، و مقاومت عایق بالا (> 500MΩ)، برای رابط‌های کنترل پرواز، سیستم‌های سلاح، رادار و تجهیزات ارتباطی مورد اعتماد است. به عنوان یک محصول اصلی در مجموعه رله‌های YM - که شامل رله پلاریزه ، رله برد PCB ، رله خودرو ، رله برق صنعتی و رله سیگنال PCB می‌شود - JQX-136MD عملکردی بدون نقص را برای هواپیما، قطار و تجهیزات پشتیبانی زمینی ارائه می‌کند.

مشخصات فنی

پارامترهای سیم پیچ (چفت، 12 ولت / 24 ولت / 28 ولت DC)

• ولتاژ اسمی سیم پیچ: 12 ولت DC، 24 ولت DC، یا 28 ولت DC (در هنگام سفارش مشخص کنید)
• مصرف برق سیم پیچ (پالس): (0.3-0.43) وات - بسیار کم برای رله چفت کننده DPDT
• عرض پالس انگیزشی: (10-50) میلی ثانیه - برای تنظیم یا تنظیم مجدد کافی است
• مقاومت سیم پیچ (معمولاً در 25 درجه سانتیگراد): 12 ولت: 330-480 Ω. 24 ولت: 1300–1900Ω؛ 28 ولت: 1800–2600Ω
• ولتاژ برداشت (مجموعه): ≤75% اسمی

رتبه بندی تماس (DPDT - 2 فرم C)

• پیکربندی تماس: DPDT (دو مخاطب تغییر مستقل)
• حداکثر جریان سوئیچینگ: 5 آمپر در 28 ولت DC (مقاومتی). 2 آمپر در 115 ولت AC 400 هرتز
• قابلیت سوئیچینگ سطح پایین: (10-50)μA، (10-50)mV - عملیات 1×105، ایده آل برای مدارهای خشک
• بار مقاومتی مرجع (شرایط آزمایش): عملیات 1A، 28V DC، 1×105
• مقاومت تماس اولیه: ≤50mΩ. تست پس از زندگی ≤200mΩ

زمان بندی و جداسازی

• زمان عمل (عملکرد): ≤4ms (معمولی ≤3ms)
• زمان انتشار (تنظیم مجدد): ≤4 میلی ثانیه
• قدرت دی الکتریک (اتمسفر معمولی): 500Vr.ms، 50Hz بین کنتاکت ها و مورد. تحت فشار کم (ارتفاع هواپیمای بدون سرنشین): 250 Vr.ms
• مقاومت عایق (اتمسفر معمولی): > 500MΩ در 500V DC. پس از تست عمر سطح بالا: >50MΩ

مکانیک و محیط زیست (درجه هوانوردی)

• وزن: <3 گرم - بسیار سبک برای وسایل الکترونیکی هوابرد
• آب بندی (نرخ نشت): ≤10-3 Pa·cm³/s (هرمتیک، آب بندی شیشه به فلز)
• محدوده دمای کارکرد: -65 درجه سانتیگراد تا +125 درجه سانتیگراد
• شوک و لرزش: 50 گرم، نیمه سینوسی 6 میلی ثانیه را تحمل می کند. 10-2000 هرتز، 20 گرم ارتعاش تصادفی در هر RTCA/DO-160
• سبک ترمینال: قلاب لحیم کاری یا سوراخ مدار چاپی (روکش طلا)

تمام پارامترها در دمای 25 درجه سانتیگراد تأیید می شوند. JQX-136MD مطابق با الزامات MIL-PRF-39016 برای رله های مهر و موم شده هرمتیک تولید و آزمایش شده است.

تصاویر و تصاویر محصول

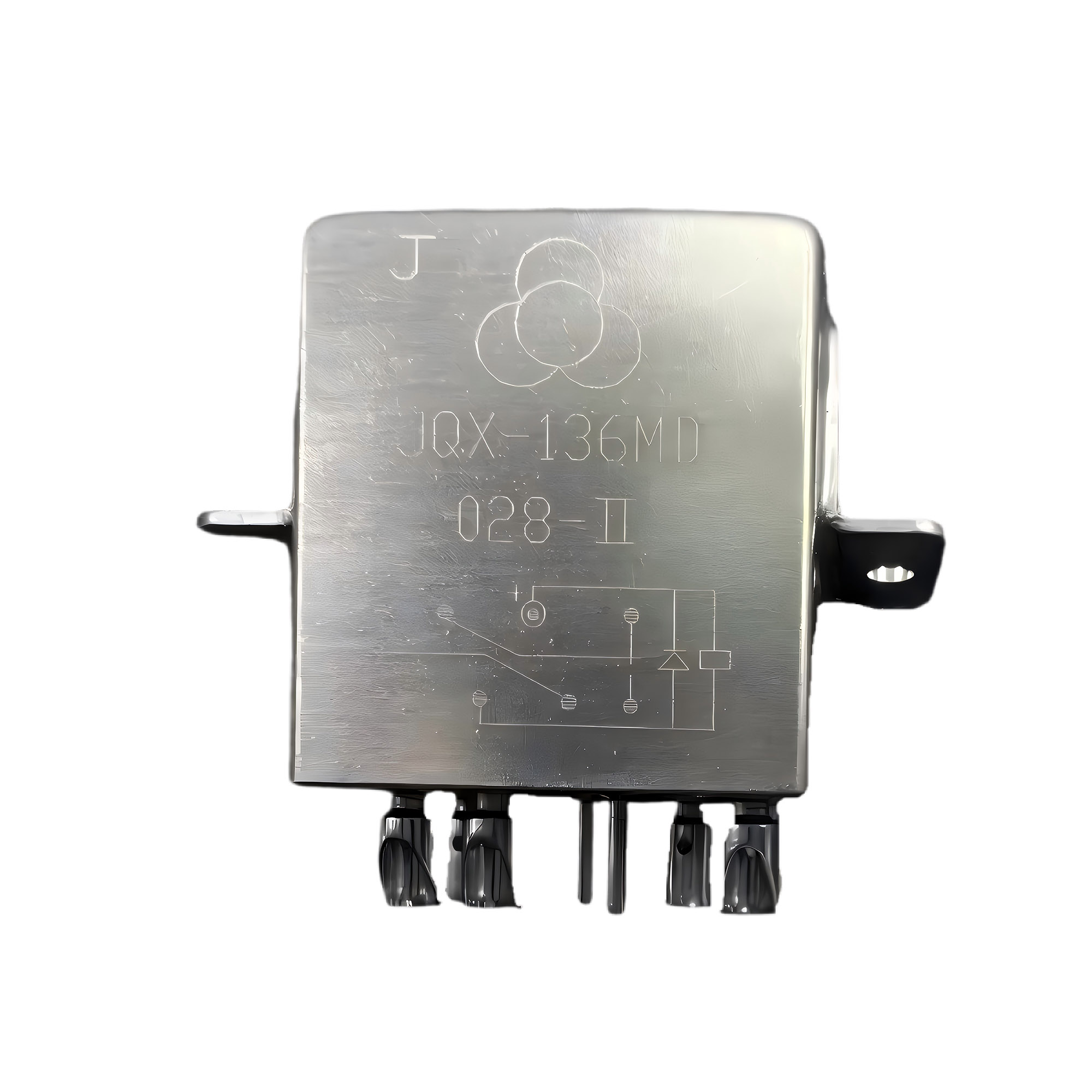

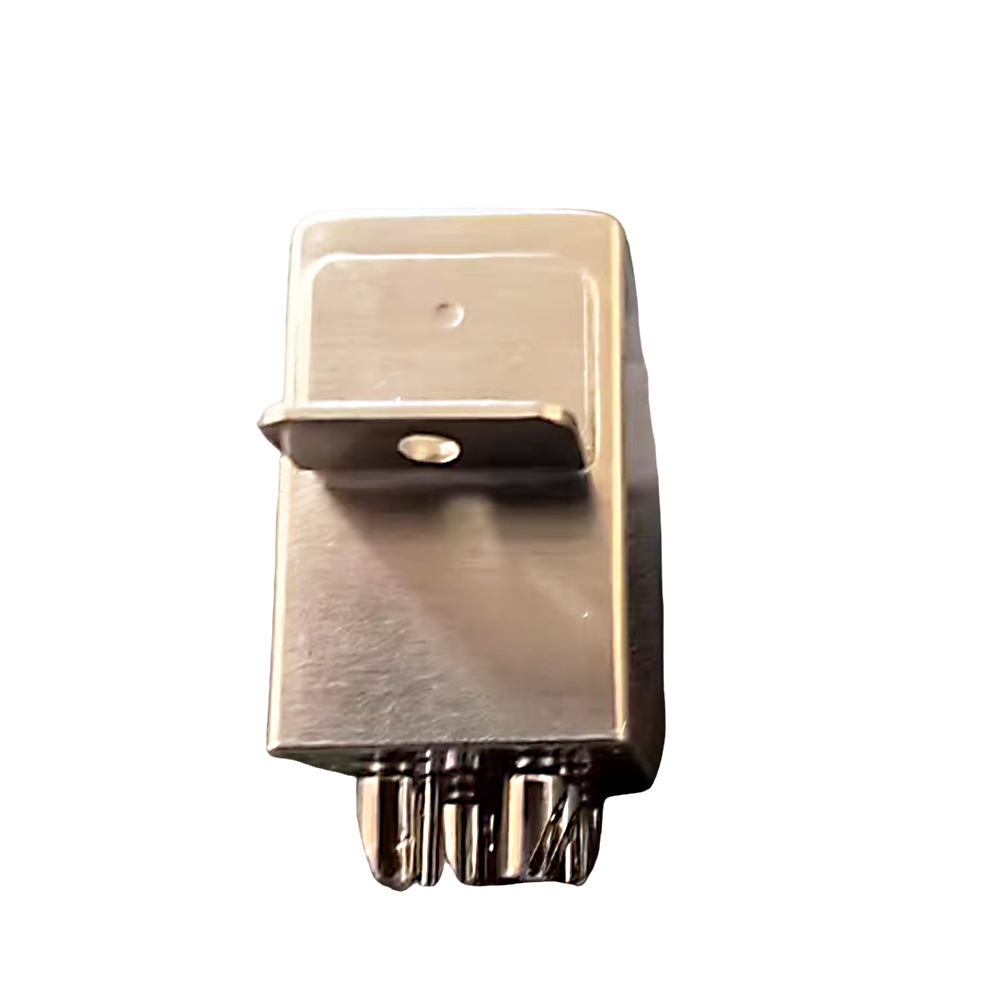

تصویر بالا: رله چفت کننده DPDT سری JQX-136MD مهر و موم شده هرمتیک. برای طرح ابعادی، پیکربندی پین، و گزارش های صلاحیت محیطی با YM تماس بگیرید.

ویژگی ها و مزایای کلیدی برای هوانوردی نظامی

• عملکرد واقعی چفت شدن DPDT (دوستابل): طراحی حساس به قطبیت دو سیم پیچ یا تک سیم پیچ - حالت تماس را بدون نگه داشتن برق حفظ می کند و مصرف انرژی سیستم را تا 90 درصد در مقایسه با رله های غیر گیر کاهش می دهد.
• آب بندی فلزی هرمتیک (≤10⁻3 Pa·cm³/s): درزگیر شیشه به فلز در برابر رطوبت، پاشش نمک و تغییرات فشار ارتفاع محافظت می کند - ماندگاری بیش از 20 سال و عملکرد قابل اعتماد را در محفظه های هواپیما بدون فشار و محفظه موتور تضمین می کند.
• توان سیم پیچ بسیار کم (0.3-0.43W): به درایو مستقیم از منطق اویونیک (به عنوان مثال، 28 ولت CMOS) با درایورهای پالس ساده اجازه می دهد - تولید گرما و بار منبع تغذیه را به حداقل می رساند.
• سوئیچینگ سریع (≤4ms) و ایزولاسیون بالا: قدرت دی الکتریک 500Vrms و عایق بیش از 500MΩ از تداخل در محیط های سیگنال مختلط جلوگیری می کند - ایده آل برای کنترل پرواز و سیستم های سلاح.
• تحمل دما و لرزش گسترده: عملکرد -65 درجه سانتیگراد تا +125 درجه سانتیگراد و ارتعاش 20 گرم الزامات RTCA/DO-160 و MIL-STD-810 را برآورده می کند - مناسب برای ازدحام هواپیماهای بدون سرنشین، جت های جنگنده، و انبارهای راه آهن.
• سوئیچینگ عالی سیگنال در سطح پایین: کنتاکت‌های با روکش طلا به‌طور قابل اعتمادی به 10μA / 10mV کاهش می‌یابند - برای مالتی پلکس کردن حسگر، I/O اویونیک و رایانه‌های ماموریت عالی است.

مزیت مهندسی YM: JQX-136MD از فناوری مدار مغناطیسی پیشرفته از خانواده‌های رله بست و رله پلاریزه ما استفاده می‌کند و از حساسیت کشش مداوم در سراسر درجه حرارت شدید اطمینان می‌دهد. به عنوان یک رله آب بندی فلزی واقعی، از رله های DPDT تجاری در هرمتیک و تحمل لرزش بهتر عمل می کند. برای زنجیره‌های سیگنال اویونیک کامل، YM همچنین سوئیچ دکمه هوانوردی ، سوئیچ راکر هوانوردی ، دوشاخه هواپیمای نظامی ، کانکتور هوانوردی و متر فشار هوانوردی را ارائه می‌دهد - یک راه‌حل یک‌جا برای پیمانکاران دفاعی.

نحوه استفاده از رله نگهدارنده JQX-136MD DPDT – گام به گام

1. پیکربندی سیم پیچ را شناسایی کنید: JQX-136MD معمولاً یک رله چفت کننده دو سیم پیچ است (کویل ها را تنظیم و تنظیم مجدد کنید). برای تخصیص پین (DPDT، 8 یا 10 پین) به دیتاشیت مراجعه کنید.
2. اعمال پالس تنظیم شده: برای بستن کنتاکت ها (مشترک در NO برای هر قطب)، یک پالس DC (ولتاژ نامی، 10 تا 50 میلی ثانیه) روی پین های سیم پیچ تنظیم شده اعمال کنید. از عرض پالس نامی تجاوز نکنید.
3. حفظ حالت: پس از پایان پالس، رله به طور نامحدود بدون هیچ گونه توان سیم پیچ در حالت بسته باقی می ماند – جریان نگهدارنده صفر.
4. اعمال پالس تنظیم مجدد: برای باز کردن کنتاکت ها، یک پالس DC (همان ولتاژ، 10 تا 50 میلی ثانیه) روی پین های سیم پیچ تنظیم مجدد اعمال کنید. رله به حالت باز باز می گردد.
5. اتصال بار: سیگنال ها یا بارهای خود را (حداکثر 5A 28VDC) به پایانه های معمولی، معمولاً باز و معمولاً بسته هر قطب وصل کنید. برای کاربردهای مدار خشک (سطوح μA/mV)، کنتاکت‌های با روکش طلا سوئیچینگ مطمئن بدون تمیز کردن را تضمین می‌کنند.
6. نصب PCB: رله را به یک سوکت یا مستقیماً روی PCB لحیم کنید. هنگام لحیم کاری از یک هیت سینک (حداکثر 260 درجه سانتیگراد به مدت 5 ثانیه) استفاده کنید. از ورود شار خودداری کنید - از شار بدون تمیز استفاده کنید.

نکته حرفه ای برای مهندسان اویونیک: همیشه حالت رله را در حین روشن شدن سیستم مقداردهی اولیه کنید (یک تنظیم شناخته شده یا پالس تنظیم مجدد اعمال کنید) تا از حالت های نامشخص جلوگیری کنید. برای نسخه های تک سیم پیچ، از درایور پل H برای معکوس کردن قطبیت استفاده کنید.

سناریوهای کاربردی و مزایای کلیدی خریدار

کاربردهای معمول نظامی و هوافضا

• رایانه‌های کنترل پرواز: گسترش ورودی/خروجی گسسته، انتخاب حالت خلبان خودکار و کنترل محرک - قفل حالت بدون تخلیه نیرو را حفظ می‌کند.
• کنترل موتور هواپیما: رله‌های خاموش کردن سوخت، انتخاب احتراق و معکوس‌کننده رانش - به‌صورت هرمتیک برای محیط محفظه موتور مهر و موم شده‌اند.
• توزیع نیروی پهپاد: سوئیچینگ باتری اصلی، جداسازی بار و سیستم های خاتمه پرواز - بسیار سبک وزن و مصرف انرژی کم.
• ماژول های رادار و جنگ الکترونیک (EW): مسیریابی سیگنال و سوئیچینگ آنتن - پیکربندی DPDT امکان سوئیچینگ دو مدار را به طور همزمان فراهم می کند.
• سیستم‌های راه‌آهن و قطار: کنترل درب، سوئیچینگ روشنایی و رله‌های سیستم ترمز - محدوده دمایی گسترده و مقاومت در برابر لرزش.

ارزش مستقیم برای خریداران بین المللی (ساختارهای دفاعی، سازندگان پهپاد، MRO)

• کاهش قدرت سیستم و بار حرارتی: قدرت نگهداری صفر، گرمایش کویل را حذف می‌کند - امکان بسته‌بندی متراکم‌تر در LRUهای اویونیک را فراهم می‌کند و نیازهای خنک‌کننده را کاهش می‌دهد.
• هزینه چرخه عمر کمتر: آب بندی هرمتیک از خرابی های اکسیداسیون تماسی، کاهش بازگشت میدان و نگهداری برنامه ریزی نشده جلوگیری می کند - برای سیستم های از راه دور یا مبتنی بر فضا بسیار مهم است.
• طراحی ساده منبع تغذیه: عملکرد پالس درایورهای مداوم سیم پیچ و هیت سینک را حذف می کند - هزینه BOM و سطح PCB را کاهش می دهد.
• انطباق جهانی: واجد شرایط MIL-PRF-39016، منطبق با RoHS/REACH، با ساخت AS9100D - آماده برای FMS، قراردادهای دفاعی مستقیم، و تهیه آژانس فضایی.

برای ارائه دهندگان خدمات پس از فروش MRO، JQX-136MD یک جایگزین تابع فرم مناسب برای رله های چفت کننده DPDT منسوخ (مانند Teledyne، CII، Eaton) ارائه می دهد. YM راهنماهای مرجع و پشتیبانی پایدار را ارائه می دهد.

گواهینامه ها و انطباق

• MIL-PRF-39016 (رله هرمتیک، سیگنال و قدرت) - داده های صلاحیت در صورت درخواست موجود است.
• RTCA/DO-160G (شرایط محیطی برای تجهیزات هوابرد): برای دما/ارتفاع، لرزش، رطوبت و اسپری نمک تست شده است.
• MIL-STD-202 (روش های تست محیطی) – لرزش، شوک، شوک حرارتی.
• تولید گواهینامه ISO 9001:2015 و AS9100D (مدیریت کیفیت هوافضا).
• مطابق با RoHS 2011/65/EU & REACH (EC 1907/2006) - اعلامیه کامل مواد.
• هرمتیکی: 100٪ تست شده در هر MIL-STD-883، روش 1014 - نرخ نشت ≤10-3 Pa·cm3/s.

هر قطعه تولیدی 100٪ از نظر مقاومت سیم پیچ، ولتاژ تنظیم / تنظیم مجدد، مقاومت تماس (هر قطب)، استحکام دی الکتریک و مقاومت عایق بررسی می شود. رله‌های نمونه در هر MIL-STD-1580 تحت تحلیل فیزیکی مخرب (DPA) قرار می‌گیرند. گواهی انطباق (CoC) و داده های آزمایشی با هر محموله ارائه می شود.

گزینه های سفارشی سازی

YM از انواع JQX-136MD برای برنامه های خاص نظامی، هوافضا و فضایی پشتیبانی می کند. سفارشات حجمی می تواند شامل موارد زیر باشد:

• ولتاژ سیم پیچ: 5 ولت، 12 ولت، 15 ولت، 24 ولت، 28 ولت، 48 ولت DC - سفارشی شده برای مطابقت با برق اتوبوس های اویونیک یا فضاپیما.
• مواد تماس: روکش طلا (استاندارد برای سطح پایین)، AgPd (برای بار مخلوط)، یا رودیوم (برای سطح بسیار پایین، <1μA).
• سبک و پایان پایانه: قلاب لحیم کاری، DIP مستقیم، یا نصب روی سطح. آبکاری طلا یا قلع؛ سرنخ های قابل جوش برای ریز مدارهای هیبریدی
• بهبود آب بندی: گیرنده داخلی برای محیط های حساس به هیدروژن (کاربردهای فضایی).
• سطح غربالگری: تجاری (استاندارد)، با قابلیت اطمینان بالا (100% سوختن، چرخه دما) یا سطح فضایی (DPA، آزمایش تشعشع، خروج گاز).
• علامت گذاری: حکاکی لیزری شماره قطعه مشتری، کد تاریخ یا مهر بازرسی.

تیم مهندسی ما پشتیبانی برنامه‌ها، از جمله منحنی‌های درجه‌بندی حرارتی، توصیه‌های مدار راننده و داده‌های سختی تشعشع را ارائه می‌کند. حداقل مقدار سفارش برای انواع سفارشی اعمال می شود - در مورد نیازهای خود با YM تماس بگیرید.

فرآیند تولید و تضمین کیفیت (گواهینامه AS9100D)

خط تولید رله نظامی YM از یک فرآیند بدون نقص و کاملاً قابل ردیابی پیروی می کند که برای برآورده کردن AS9100D و سخت ترین نیازهای مشتری برای برنامه های نظامی و فضایی طراحی شده است.

• کنترل مواد دریافتی: تأیید صددرصدی آلیاژهای مغناطیسی، سیم‌های تماسی، پیش‌فرم‌های شیشه‌ای و قوطی‌های فلزی - همه از تامین‌کنندگان تایید شده هوافضا با قابلیت ردیابی COC و دسته‌ای.
• سیم پیچ و کپسوله سازی سیم پیچ: سیم پیچی دقیق با کنترل کشش خودکار. کپسوله کردن خلاء با استفاده از اپوکسی با گاز خروجی کم (سازگار با گاز خروجی ناسا).
• مونتاژ تماس در اتاق تمیز کلاس 100: تراز کردن کنتاکت های DPDT در زیر میکروسکوپ 40x. اندازه گیری نیروی تماس پویا برای اطمینان از مقاومت اولیه ≤50mΩ.
• آب بندی و تشخیص نشت هرمتیک: جوشکاری مقاومتی در جو نیتروژن خشک. تست نشت طیف سنجی جرمی هلیوم 100% (حساسیت 10-4 Pa·cm3/s).
• غربالگری محیطی (100٪ برای قطعات با ارتباط بالا): شوک حرارتی (65- تا 125 درجه سانتیگراد، 10 چرخه)، شتاب ثابت (10000 گرم) و سوختن (168 ساعت در 125 درجه سانتیگراد با عملکرد دوره ای).
• تست نهایی الکتریکی: سیستم تست خودکار (ATS) ولتاژ تنظیم/تنظیم مجدد، زمان کارکرد/رهاسازی، جهش تماس، مقاومت تماس دینامیکی برای هر قطب و مقاومت عایق را در 500VDC اندازه گیری می کند.
• تجزیه و تحلیل فیزیکی مخرب (DPA): یک واحد در هر لات به صورت مقطعی و در هر MIL-STD-1580 برای کار داخلی بررسی می شود.
