ویژگی های محصول

مدل شماره: JRC-220M

نام تجاری: YM

Output: Dc

Relay Type: Telecom

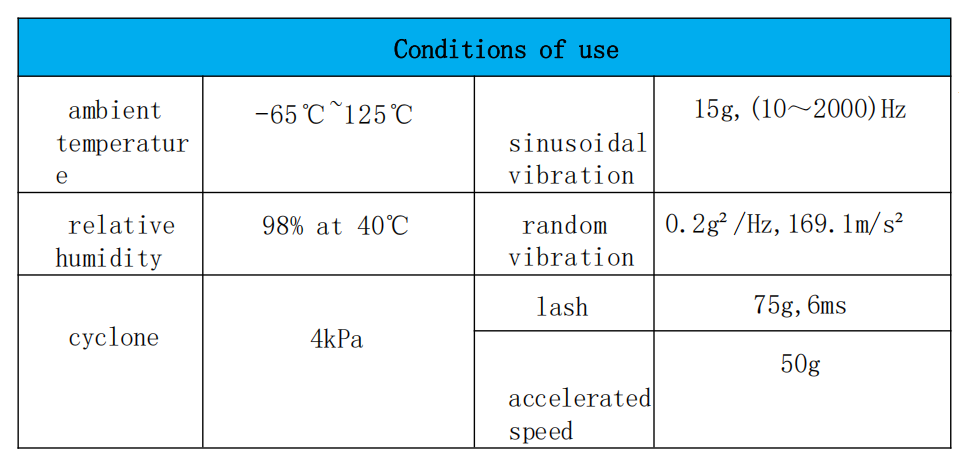

Ambient Temperature: -65℃~125℃

Sinusoidalvibration: 15g,(10～2000)Hz

Random Vibration: 0.2g²/Hz,169.1m/s²

Cyclone: 4kPa

Coil Powerconsumption: ≤0.5W

Dielectricwithstandvoltage: Normal atmospheric pressure:500Vr.m.s., 50Hz Under low pressure: 300Vr.m. s .,50 Hz

Contact Load Andlife: Resistance, 1A,28 Vd.c., 1×10⁵ timesLow level, (10-50) μA, (10-50) mV, 1×10⁵ times

Insulationresistance: ≥ 1 0 0 0 MQ

Contact Resistance: Initial value ≤50mQ Life test after ≤100mΩ

سفتی: نرخ نشت ≤10³ Pa ·cm³/s

رله فلزی هوانوردی نظامی JRC-220M | CII MFW و سری P3C روسی را جایگزین کنید

بررسی اجمالی محصول

JRC-220M یک رله آب بندی فلزی درجه یک است که برای کاربردهای حیاتی هوانوردی و دفاعی طراحی شده است. این به عنوان جایگزینی مستقیم و با قابلیت اطمینان بالا برای مدل‌های قدیمی رله CII MFW و رله‌های سری P3C روسیه عمل می‌کند. این رله DC هوانوردی تداوم سیستم و ارتقاء را با عملکرد برتر تضمین می کند.

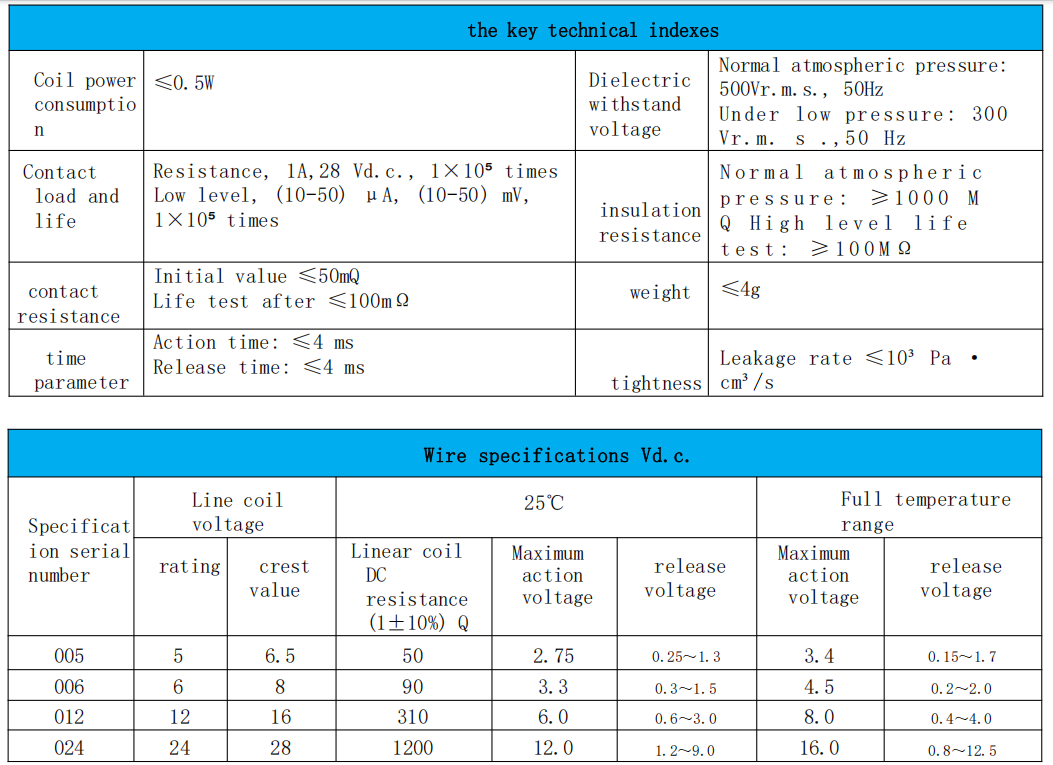

مشخصات فنی

نوع: فلزی مهر و موم شده، DPDT
ولتاژ کویل: استاندارد 27VDC
توان سیم پیچ: 0.5 وات (محدوده 0.3 تا 0.43 وات)
رتبه تماس: مقاومتی 1A @ 28VDC
زندگی تماس: حداقل 100000 عملیات
مقاومت تماس: ≤50mΩ اولیه، ≤200mΩ پس از آزمایش عمر
زمان عملیات/انتشار: ≤4ms
عایق: > 500MΩ
وزن: <3 گرم
آب بندی: نرخ نشت ≤1.0 x 10-1 Pa·cm³/s

ویژگی ها و مزایا محصول

جایگزینی مستقیم: سازگاری دقیق عملکرد با فرم مناسب با سری های CII MFW و P3C.
ساخت و ساز درجه نظامی: محفظه فلزی مهر و موم شده برای محیط های شدید.
قابلیت اطمینان بالا: طراحی شده برای بیش از 100000 عملیات، بیش از عمر معمول رله سیگنال PCB.
سوئیچ سریع: زمان پاسخ ≤4 میلی ثانیه برای کنترل دقیق در برنامه های رله هوانوردی .
مصرف برق کم: توان سیم پیچ 0.5 وات برای طراحی های کم مصرف.

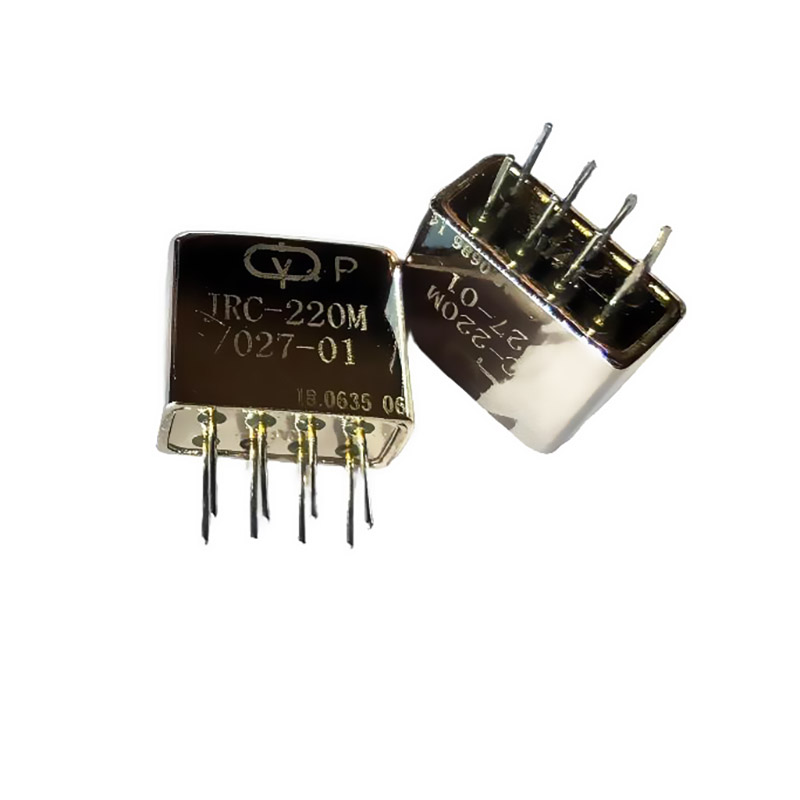

رله نظامی فلزی مهر و موم شده JRC-220M
رله فلزی نظامی DC JRC-220M
رله فلزی هوانوردی نظامی JRC-220M جایگزینی مدل رله CII MFW
رله فلزی مهر و موم شده JRC-220M 1A 27VDC به عنوان جایگزین سری P3C روسیه
رله فلزی طراحی شده برای کاربردهای هوایی و نظامی JRC-220M با توان 0.5 وات
رله فلزی برای کاربردهای هوانوردی و نظامی طراحی شده است
رله هوانوردی با طراحی فلزی درجه نظامی
رله هوانوردی نظامی برای هواپیماهای بدون سرنشین، برد PCB موتور هواپیما
رله هوانوردی با کیفیت بالا برای نگهداری موتور، قطار، هواپیما

سناریوهای کاربردی

این رله الکترومغناطیسی نظامی برای موارد زیر ایده‌آل است: کنترل‌کننده‌های پرواز هواپیماهای بدون سرنشین، جایگزینی رله برد PCB مدیریت موتور هواپیما، سیستم‌های کنترل خودروهای نظامی، سیگنال‌دهی راه‌آهن ( حفظ قطار )، و سایر کاربردهای محیطی با لرزش بالا و محیط‌های خشن که در آن رله‌های برق صنعتی استاندارد ممکن است از کار بیفتند.

گواهینامه ها و انطباق

تحت سیستم کیفیت ISO 9001 تولید شده است. طراحی ها به استانداردهای نظامی مرتبط (MIL) و قابلیت اطمینان هوانوردی اشاره می کند. تست گواهینامه خاص در صورت درخواست در دسترس است.

گزینه های سفارشی سازی

ما خدمات OEM/ODM را ارائه می دهیم. ولتاژهای سیم پیچ سفارشی، پیکربندی پین ها، علامت گذاری و آزمایش اعتبار را می توان برای سفارشات حجمی، مشابه سفارشی سازی رله پلاریزه JH-2S ما ترتیب داد.

فرآیند تولید

کارخانه ممیزی SGS ما از مونتاژ خودکار، آزمایش 100٪ الکتریکی، تأیید آب بندی هرمتیک و نمونه برداری قابلیت اطمینان دسته ای استفاده می کند تا اطمینان حاصل شود که هر JRC-220M مطابق با مشخصات است، استانداردی که در مجموعه رله فلزی نظامی ما اعمال می شود.
