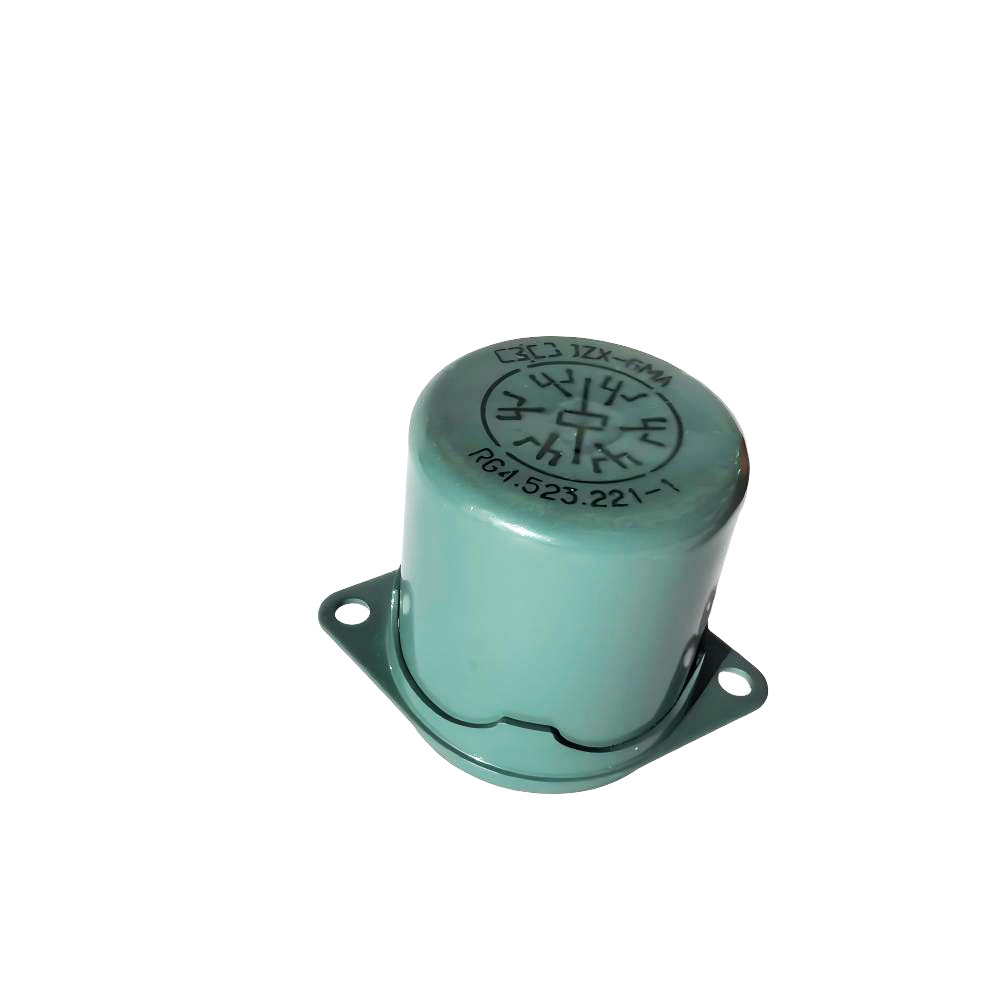

رله فلزی نظامی 27 ولت JZX-6MA RG4.523.221 - جایگزینی مستقیم برای سری P3C روسیه
YM JZX-6MA RG4.523.221 را ارائه می کند، یک رله آب بندی فلزی ممتاز که به عنوان جایگزینی مستقیم، قابل اعتماد و منطبق بر عملکرد رله قدیمی P3C8 روسی طراحی شده است. این رله DC هوانوردی که دارای طراحی فلزی با درجه نظامی قوی است، دوام استثنایی و سوئیچینگ پایدار را برای سیستمهای کنترل نظامی، هوانوردی و صنعتی حیاتی ارائه میکند. این یک راهحل ایدهآل رله برد PCB برای برنامههایی است که در محیطهای سخت به قابلیت اطمینان بینظیر نیاز دارند.

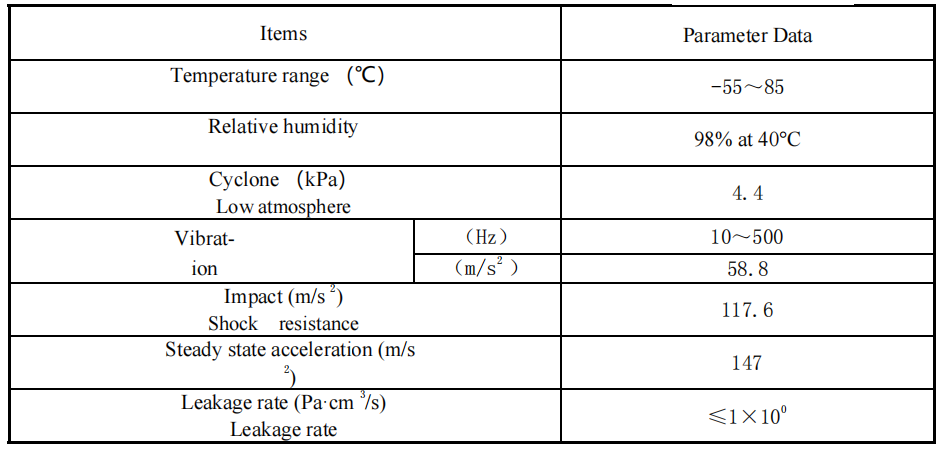

مشخصات فنی
پارامترهای اصلی الکتریکی
- انواع مدل:
- JZX-6MA RG4.523.221-1: سیم پیچ 27VDC
- JZX-6MA RG4.523.304: کویل 26VDC
- JZX-6MA RG4.523.305: کویل 12VDC
- مصرف برق کویل: (0.3 ~ 0.43) وات.
- پیکربندی تماس: DPDT (پرتاب دو قطبی).
- بار تماس و عمر الکتریکی:
- بار مقاومتی: 1A @ 28V DC، ≥ 100000 عملیات.
- بار سطح پایین: (10~50)μA، (10~50)mV، ≥ 100000 عملیات.
- مقاومت تماس:
- اولیه: ≤ 50mΩ.
- بعد از تست استقامت: ≤ 200mΩ.
عملکرد و پارامترهای مکانیکی
- زمان تعویض:
- زمان کارکرد: ≤ 4ms.
- زمان انتشار: ≤ 4ms.
- پهنای پالس انگیزشی: (10 تا 50) میلیثانیه.
- قدرت دی الکتریک (1 دقیقه):
- در جو معمولی: 500 ولت RMS، 50 هرتز.
- در فشار پایین: 250 ولت RMS، 50 هرتز.
- مقاومت عایق:
- اولیه: > 500 MΩ.
- پس از تست زندگی سطح بالا: > 50 MΩ.
- وزن: < 3 گرم
- مهر و موم هرمتیک (نرخ نشت): ≤ 1.0 x 10-3 Pa·cm³/s.
- دمای عملیاتی: درجه بندی استاندارد در 25 درجه سانتی گراد، قادر به بازه های وسیع تر.
ویژگی های کلیدی و مزایای رقابتی
- جایگزینی مستقیم: با فرم، تناسب و معادل عملکردی با رله روسی P3C8 طراحی شده است که امکان نگهداری و ارتقاء سیستم قدیمی بدون طراحی مجدد را فراهم می کند.
- آب بندی فلزی هرمتیک برتر: پوشش فلزی کامل با جوش لیزری محافظت کامل در برابر رطوبت، گرد و غبار و جوهای خورنده را تضمین می کند و از انعطاف پذیری محیطی بسیاری از جایگزین های آب بندی شده اپوکسی فراتر می رود.
- قابلیت اطمینان بالا در شرایط شدید: طراحی شده برای مقاومت در برابر لرزش شدید، شوک و نوسانات دما که در برنامه های رله الکترومغناطیسی نظامی برای وسایل نقلیه هوایی و زمینی وجود دارد.
- عملکرد سوئیچینگ دقیق: زمانهای عملکرد/رهاسازی سریع و ثابت (≤4 میلیثانیه) سیگنالهای کنترل دقیق را تضمین میکند و آن را به یک رله سیگنال PCB قابل اعتماد تبدیل میکند.
- سبک و جمع و جور: با وزن کمتر از 3 گرم، برای کاربردهای مهم وزن در هواپیماهای بدون سرنشین، اویونیک و سخت افزار نظامی قابل حمل ایده آل است.
- عمر طولانیتر: طراحی و مواد مستحکم تماس، حداقل ۱۰۰۰۰۰ عملیات قابل اعتماد را تحت بارهای نامی تضمین میکند و هزینههای کل چرخه عمر را کاهش میدهد.
نحوه پیاده سازی به عنوان جایگزین P3C
- تأیید سازگاری: مدل اصلی رله سیستم و ولتاژ سیم پیچ مورد نیاز (12V، 26V، 27V) را تأیید کنید. با نوع JZX-6MA RG4.523.XXX مربوطه مطابقت دهید.

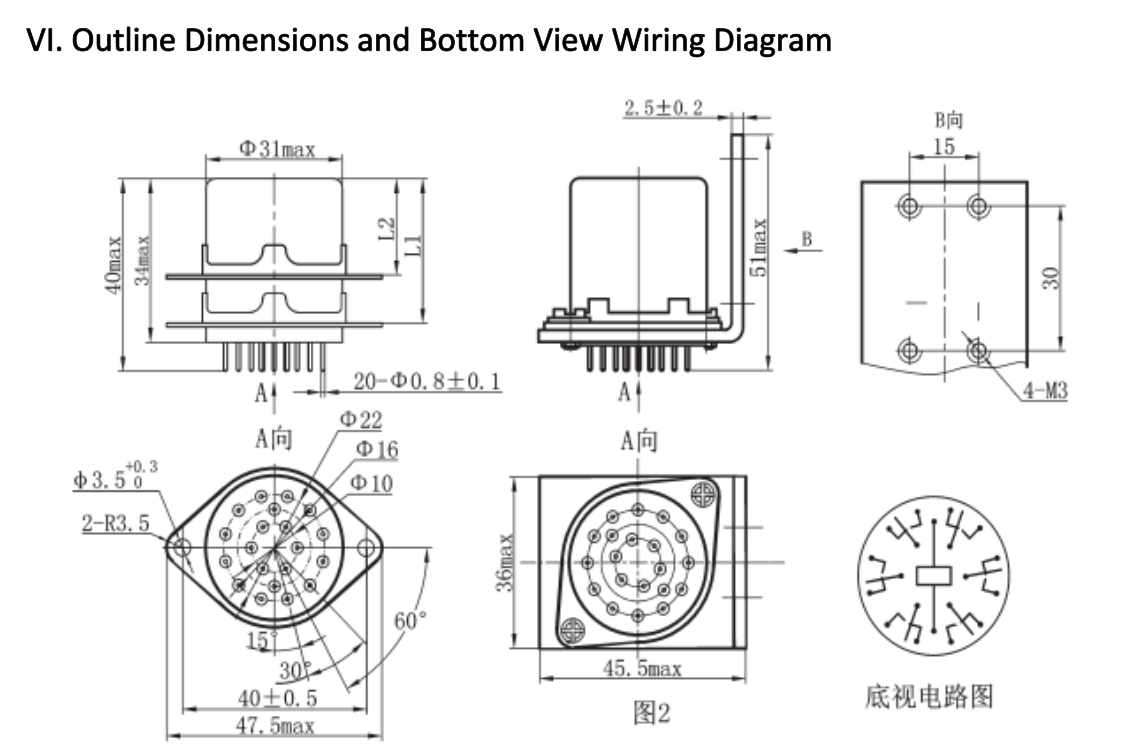

- بازرسی فیزیکی: طرح پین و ردپای نصب را در برابر PCB یا سوکت خود بررسی کنید. JZX-6MA برای تعویض مستقیم طراحی شده است.
- بررسی مدار: مطمئن شوید که مدار محرک ولتاژ نامی سیم پیچ درست را ارائه می دهد. به طور معمول نیازی به اصلاح مدار نیست.
- نصب: رله را با رعایت استاندارد ESD و بهترین شیوه های لحیم کاری در سوکت یا لحیم کاری روی PCB قرار دهید.
- تست عملکردی: سیستم را برق رسانی کنید و سوئیچینگ را در هر دو شرایط سطح سیگنال و بار نامی برای تأیید عملکرد انجام دهید.
سناریوهای کاربردی اولیه
JZX-6MA به عنوان یک رله توان متوسط در زمینه های سخت برتری دارد:
- سیستم نظامی و هوانوردی قدیمی: جایگزینی مستقیم در تجهیزات ارتباطی، سیستمهای رادار، تابلوهای کنترل و ابزار دقیق هواپیما که در اصل با رلههای P3C طراحی شده بودند.
- اویونیک و پهپاد: سیستم های کنترل پرواز، واحدهای نظارت بر موتور و توزیع نیرو در هواپیماهای بدون سرنشین و PCB هواپیما.
- وسایل نقلیه نظامی زمینی: مدارهای کنترل در خودروهای زرهی، سیستم های پرتاب موشک و تجهیزات ارتباطی میدانی.
- کنترل صنعتی و ریل: سوئیچینگ قوی در سیگنالدهی راهآهن، پانلهای اتوماسیون صنعتی و کنترلهای تولید برق در مواردی که مصونیت بالایی در برابر استرسهای محیطی مورد نیاز است.
- زیرساخت با قابلیت اطمینان بالا: سیستم های قدرت پشتیبان، زیرساخت های مخابراتی و تجهیزات نظارتی حیاتی برای ایمنی.
ارزش برای تیم های تدارکات و مهندسی
- از بین بردن خطر منسوخ شدن: یک زنجیره تامین قابل اعتماد و طولانی مدت را برای حفظ سیستم های قدیمی مهم وابسته به P3C8 تضمین می کند.
- کاهش زمان از کار افتادگی تعمیر و نگهداری: جایگزینی کشویی تعمیرات را ساده می کند، زمان آفلاین سیستم و هزینه های نیروی کار را به حداقل می رساند.
- افزایش قابلیت اطمینان سیستم: تولید و مواد مدرن اغلب در مقایسه با قطعات اصلی قدیمی، قوام و عمر بهتری را به همراه دارد.
- منبع یابی ساده: به یک جایگزین واجد شرایط از یک سازنده حسابرسی شده دسترسی داشته باشید، عرضه را متنوع می کند و چالش های منبع ژئوپلیتیکی را کاهش می دهد.
استانداردهای کیفیت و ساخت
YM سری JZX-6MA را تحت یک سیستم مدیریت کیفیت دقیق تولید می کند. این رله برای برآورده کردن یا فراتر رفتن از مشخصات عملکرد و الزامات قابلیت اطمینان P3C8 اصلی و قطعات نظامی مشابه تولید شده است. فرآیندهای ما با اصول استانداردهای صنعت مربوطه برای قابلیت اطمینان و انعطاف پذیری محیطی هماهنگ هستند.
سفارشی سازی و قابلیت های OEM
فراتر از جایگزین های استاندارد، YM سفارشی سازی را برای برآوردن نیازهای پروژه خاص ارائه می دهد:
- بهینه سازی ولتاژ سیم پیچ: ولتاژهای سیم پیچ در یک محدوده تعریف شده برای مطابقت با نیازهای منحصر به فرد سیستم.
- آزمایش و غربالگری ویژه: آزمایش 100٪ اضافی، مانند سوختن، چرخه حرارتی، یا دسته های تأیید عملکرد خاص.
- علامت گذاری و بسته بندی: شماره گذاری قطعات سفارشی، کدگذاری تاریخ و بسته بندی تخصصی برای ردیابی و جابجایی.
- خدمات مشاوره ای ODM/OEM: برای پروژه هایی که نیاز به ویژگی های اصلاح شده رله مغناطیسی مهر و موم شده یا طرح های کاملاً جدید دارند، تیم مهندسی ما می تواند در راه حل های رله فلزی نظامی مناسب همکاری کند.
فرآیند تولید کنترل شده
- ساخت قطعات دقیق: فلزات و مواد با عیار بالا برای تماس ها، فنرها و پوشش هرمتیک با دقت شکل می گیرند.
- مونتاژ خودکار سیم پیچ: سازگاری در سیم پیچ سیم پیچ از طریق فرآیندهای خودکار تضمین می شود.
- مونتاژ تمیز: مراحل مونتاژ مهم در محیط های کنترل شده برای جلوگیری از آلودگی انجام می شود.
- آب بندی هرمتیک: رله با استفاده از تکنیک های پیشرفته جوشکاری برای دستیابی به نرخ نشتی فوق العاده پایین مشخص شده آب بندی می شود.
- تست چند مرحله ای دقیق: هر واحد قبل از انتشار تحت بررسی پارامترهای الکتریکی، تست یکپارچگی مهر و موم و اعتبار نهایی عملکرد قرار می گیرد.
سوالات متداول (سؤالات متداول)
Q1: آیا JZX-6MA یک جایگزین واقعی 1:1 کاربردی و مکانیکی برای رله روسی سری P3C است؟
A1: بله. JZX-6MA (سری RG4.523.221) به طور خاص به عنوان جایگزین مستقیم مهندسی شده است. این P3C8 در ابعاد فیزیکی، پیکربندی پین اوت، پارامترهای الکتریکی کلیدی (ولتاژ سیم پیچ، درجه تماس)، و ویژگیهای عملکرد مطابقت دارد و امکان ادغام یکپارچه با سوکتها و PCBهای موجود را بدون تغییر فراهم میکند.
Q2: مزایای انتخاب JZX-6MA نسبت به منابع رله اصلی یا NOS (New Old Stock) چیست؟
A2: رله ما یک منبع تازه و قابل اعتماد با کیفیت ثابت از خطوط تولید مدرن ارائه می دهد. اجزای NOS ممکن است از تخریب ناشی از افزایش سن (خشک شدن روان کننده، خستگی مواد) رنج ببرند. JZX-6MA YM عملکرد قابل پیش بینی، ساخت قابل ردیابی و پشتیبانی فنی مداوم را ارائه می دهد و خطرات مرتبط با قطعات منسوخ را کاهش می دهد.
Q3: آیا می توان از این رله در پروژه های طراحی جدید استفاده کرد، نه فقط به عنوان جایگزین؟
A3: کاملاً. در حالی که برای جایگزینی P3C8 ایده آل است، JZX-6MA در نوع خود یک رله آب بندی فلزی نظامی با کارایی بالا است. طراحی مستحکم آن را به یک انتخاب عالی برای کاربردهای جدید نظامی، هوانوردی یا رلههای برق صنعتی پیشرفته که نیاز به رله مهر و موم شده DPDT دارند، تبدیل میکند.
Q4: چگونه مهر و موم هرمتیک یک رله فلزی با یک رله حالت جامد مهر و موم شده برای حفاظت از محیط زیست مقایسه می شود؟
A4: هر دو محافظت بالایی دارند. یک رله فلزی مهر و موم شده مانند JZX-6MA یک مانع فیزیکی کامل، ایده آل برای چرخه دمای شدید و قرار گرفتن در معرض طولانی مدت ایجاد می کند. رله حالت جامد (SSR) هیچ قسمت متحرکی ندارد و به طور متفاوتی آب بندی می شود و اغلب از نظر مقاومت در برابر لرزش و عمر چرخه عالی است. انتخاب بستگی به نیازهای کاربردی خاص دارد (به عنوان مثال، نیاز به جداسازی گالوانیکی، سرعت سوئیچینگ، نوع بار).
Q5: زمان معمول شما چقدر است و آیا نمونه هایی را برای آزمایش و صلاحیت ارائه می دهید؟
A5: انواع استاندارد اغلب دارای زمان انبار یا کوتاه (2-6 هفته) هستند. ما نیاز حیاتی به اعتبارسنجی در برنامههای جایگزین را درک میکنیم و معمولاً قادر به ارائه نمونههای ارزیابی برای مشتریان واجد شرایط هستیم. لطفاً با تیم فروش فنی ما تماس بگیرید تا در مورد پروژه خاص خود و الزامات نمونه صحبت کنید.
