رله فلزی هوانوردی نظامی JQX-20M 28V

بررسی اجمالی محصول

JQX-20M یک رله آب بندی فلزی همه کاره است که به عنوان جایگزینی چندسازگاری برای چهار سری اصلی صنعتی مهندسی شده است: BR246، FCA-210، E210 و M300. این رله DC پریمیوم هوانوردی دارای قابلیت ولتاژ دوگانه (24V/27VDC) با ساختار فلزی درجه نظامی است که آن را برای کاربردهای مختلف هوافضا بسیار انعطاف پذیر می کند. به عنوان یک رله الکترومغناطیسی نظامی با عملکرد بالا با پیکربندی DPDT، سوئیچینگ قابل اعتمادی را برای کنترل های پرواز هواپیماهای بدون سرنشین، مدیریت موتور هواپیما و دیگر برنامه های کاربردی مهم PCB Board Relay ارائه می دهد. این رله توان متوسط ​​که توسط YM با بیش از 18 سال تخصص تخصصی تولید شده است، پوشش سازگاری بی‌سابقه‌ای را ارائه می‌کند و مدیریت موجودی را به طور قابل توجهی برای اپراتورهایی که ناوگان تجهیزات ترکیبی را نگهداری می‌کنند، ساده می‌کند.

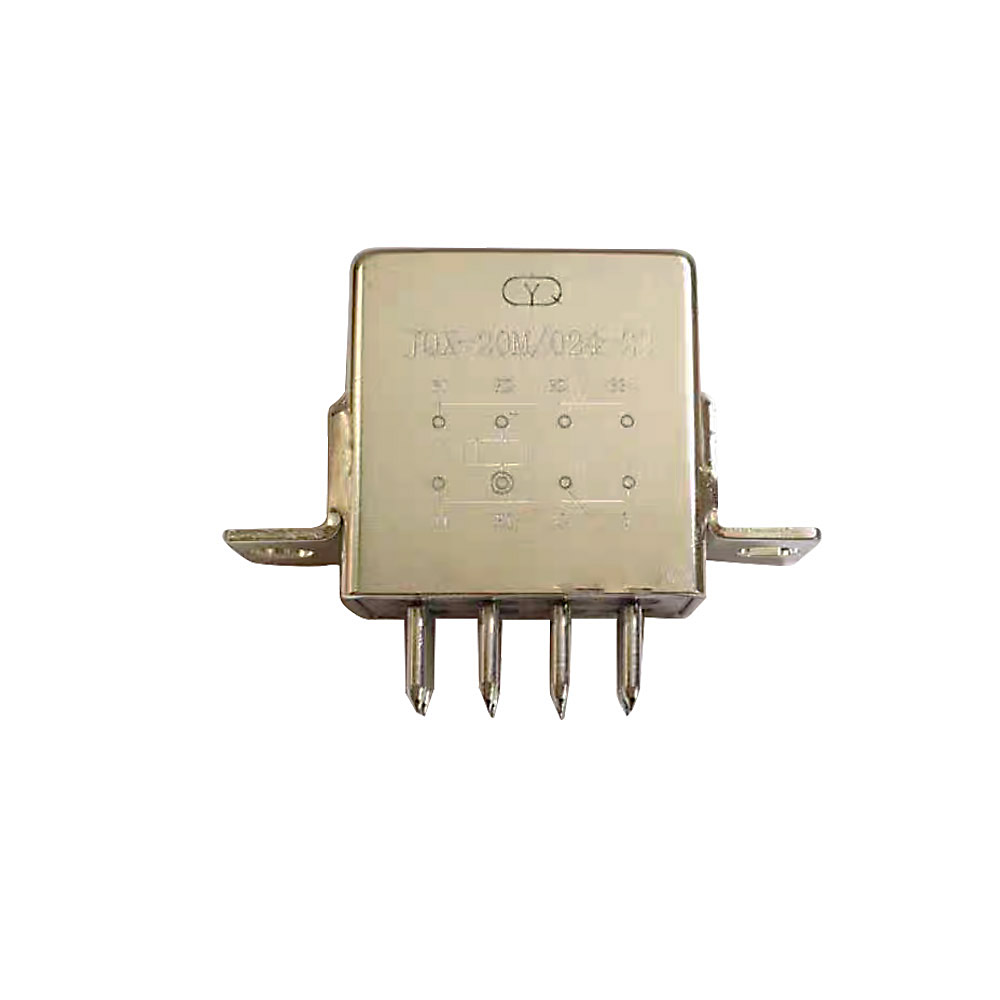

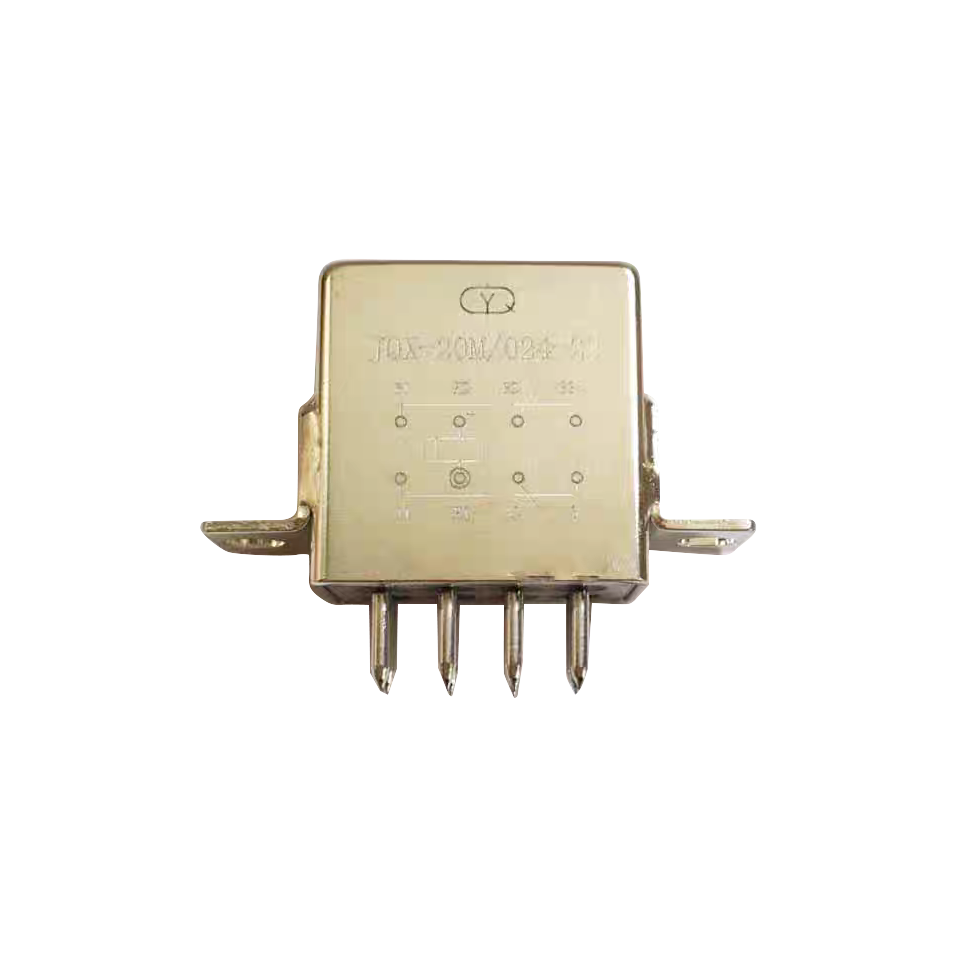

تصاویر محصول

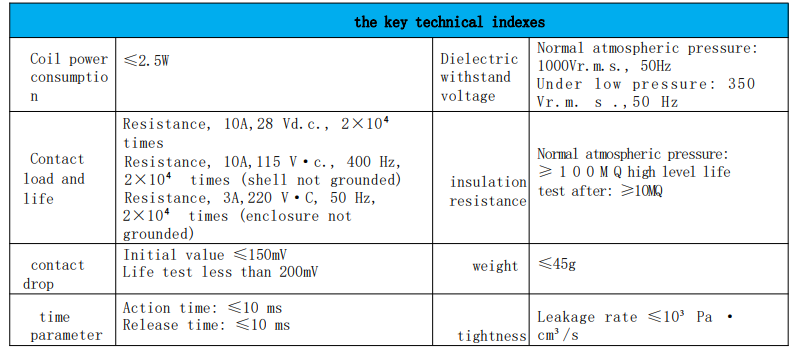

مشخصات فنی

• پیکربندی تماس: DPDT (پرتاب دو قطبی)
• گزینه های ولتاژ سیم پیچ: 24VDC یا 27VDC (ولتاژ مورد نیاز را مشخص کنید)
• رتبه تماس: 1A @ 28VDC بار مقاومتی
• مصرف برق کویل: 0.3-0.43W
• ظرفیت تماس سطح پایین: (10-50)μA، (10-50)mV، عملیات 1×106
• مقاومت تماس: اولیه ≤50mΩ. تست پس از عمر ≤200mΩ
• زمان عملیات/انتشار: هر کدام ≤4ms (≤3ms معمولی)
• قدرت دی الکتریک: 500 Vr.ms @ فشار عادی؛ 250Vr.ms @ فشار کم
• مقاومت عایق: > 500MΩ نرمال. > 50MΩ پس از تست زندگی در سطح بالا
• وزن: <3 گرم
• عملکرد آب بندی: هرمتیکی مهر و موم شده. نرخ نشت ≤10-3 Pa·cm³/s

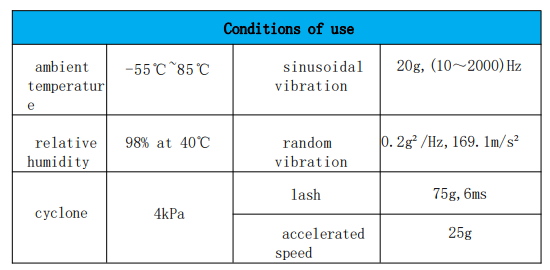

• دمای کارکرد: -65 تا +125 درجه سانتیگراد
• سازگاری با چند سری: سری BR246، FCA-210، E210 (J-D2A)، AND M300
• انعطاف پذیری ولتاژ: در هر دو نسخه 24 ولت و 27 ولت برای استانداردهای مختلف سیستم موجود است

ویژگی ها و مزایا

1. سازگاری چندگانه بی سابقه: تک رله اجزای چهار سری مختلف استاندارد صنعتی را جایگزین می کند و وسیع ترین پوشش سازگاری موجود را ارائه می دهد.
2. انعطاف پذیری ولتاژ دوگانه: در هر دو نسخه 24 ولت و 27 ولت برای مطابقت با استانداردهای مختلف ولتاژ سیستم هوافضا بدون به خطر انداختن عملکرد موجود است.
3. راندمان موجودی پیشرفته: موجودی قطعات یدکی را تا 75% برای اپراتورهایی که تجهیزات با استانداردهای رله مختلط را نگهداری می کنند کاهش می دهد.
4. دوام درجه نظامی: محفظه فلزی کامل با ساختار فولاد ضد زنگ SUS304/316 برای شرایط محیطی شدید.
5. طراحی جهانی ردپای: پیکربندی پین مهندسی شده، طرح‌بندی‌های PCB متعدد را بدون تغییر در خود جای می‌دهد.
6. عملکرد رله برد PCB بهینه: طراحی حرارتی متعادل عملکرد قابل اعتماد را در برنامه های برد مدار با چگالی بالا تضمین می کند.

سناریوهای کاربردی

این رله فلزی نظامی جهانی برای حداکثر انعطاف طراحی شده است:

• عملیات ناوگان مختلط: خطوط هوایی و اپراتورهای نظامی هواپیماها را با استانداردهای سازنده مختلف نگهداری می کنند
• برنامه های بهسازی و ارتقاء: نوسازی سیستم های قدیمی که در اصل با استانداردهای مختلف رله مجهز شده بودند
• تسهیلات تعمیر و نگهداری هواپیما: مراکز خدماتی که از چندین نوع هواپیما با قطعات جایگزین استاندارد پشتیبانی می کنند
• ساخت هواپیماهای بدون سرنشین: خطوط تولید نیازمند انعطاف پذیری برای انطباق با مشخصات مختلف مشتریان
• پشتیبانی جهانی تجهیزات: اپراتورهای بین المللی که با تجهیزات استانداردهای منطقه ای مختلف سروکار دارند
• تامین قطعات اضطراری: در دسترس بودن جایگزینی حیاتی زمانی که اجزای سازنده اصلی در دسترس نیستند
• رله نظامی سیلد فلزی JQX-20M 024V
• رله فلزی هوانوردی نظامی JQX-20M 27V جایگزین سری E210
• رله هوانوردی با طراحی فلزی درجه نظامی JQX-20M 24 ولت جایگزین رله BR246 و سری FCA-210
• رله فلزی طراحی شده برای کاربردهای هوایی و نظامی جایگزین رله M300 شد
• رله فلزی برای کاربردهای هوانوردی و نظامی طراحی شده است
• رله هوانوردی با طراحی فلزی درجه نظامی
• رله هوانوردی نظامی برای هواپیماهای بدون سرنشین، برد PCB موتور هواپیما
• رله هوانوردی با کیفیت بالا برای نگهداری موتور، قطار، هواپیما

مراحل نصب و ادغام

1. شناسایی سری: سری رله اصلی (BR246، FCA-210، E210، یا M300) را تعیین کنید.
2. تأیید ولتاژ: ولتاژ سیستم (24 ولت یا 27 ولت) را تأیید کنید و نسخه مناسب JQX-20M را سفارش دهید.

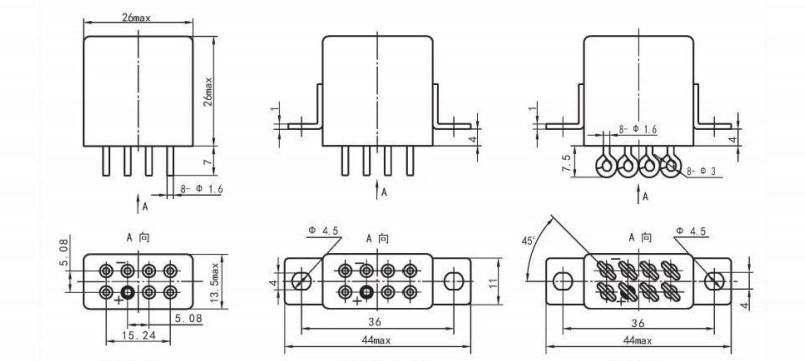

3. بررسی سازگاری PCB: بررسی کنید که ردپا با طرح سیستم هدف مطابقت دارد (طراحی جهانی هر چهار سری را در خود جای می دهد).
4. حذف جزء: رله موجود را با دقت با استفاده از تجهیزات کنترل شده با دمای مناسب لحیم کاری کنید.
5. نصب خاص ولتاژ: نسخه صحیح 24 ولت یا 27 ولت را بر اساس نیاز سیستم نصب کنید.
6. تراز پین جهانی: JQX-20M را با جهت گیری صحیح برای پیکربندی سری هدف تراز کنید.
7. تست چند سری: بررسی کنید که عملکرد با ویژگی های عملکرد سری اصلی مطابقت دارد.
8. به روز رسانی اسناد: نصب JQX-20M را به عنوان جایگزینی برای شماره قطعه اصلی خاص ضبط کنید.

پیشنهاد ارزش تدارکات

• کاهش رادیکال موجودی: یک SKU جایگزین چهار شماره قطعه متمایز می شود و هزینه های موجودی قطعات یدکی را به طور چشمگیری کاهش می دهد.
• آموزش ساده شده: پرسنل تعمیر و نگهداری نیاز به آموزش فقط در مورد یک قطعه تعویض برای چندین سیستم دارند.
• انعطاف پذیری زنجیره تامین: وابستگی به چندین تامین کننده و اجزای خاص سازنده را کاهش می دهد.
• استانداردسازی مقرون به صرفه: مزایای خرید انبوه از طریق شماره قطعات تلفیقی.
• سرمایه گذاری اثبات شده در آینده: سازگاری جهانی ارتباط را با تکامل و تغییر ناوگان تجهیزات تضمین می کند.

گواهینامه ها و انطباق

• قطعات و مواد دارای گواهینامه CE و UL
• مطابق با مشخصات رله نظامی MIL-PRF-6106
• فرآیندهای تولید و سیستم های کیفیت ممیزی SGS
• مواد و روش های تولید مطابق با RoHS
• سیستم مدیریت کیفیت دارای گواهی ISO 9001:2015
• سازگاری با هر چهار مشخصات سری هدف تأیید شده است

گزینه های سفارشی سازی

در حالی که برای سازگاری چند سری بهینه شده است، YM سفارشی سازی جامع را ارائه می دهد:

• گزینه های ولتاژ اضافی (12V، 48VDC) برای کاربردهای تخصصی
• تنظیمات پین سفارشی برای الزامات سیستم قدیمی منحصر به فرد
• آب بندی پیشرفته برای شرایط محیطی خاص
• آزمایش و غربالگری ویژه برای کاربردهای حیاتی
• برچسب زدن سری خاص برای برنامه های جایگزین مختلف
• بسته های اسناد سازگاری جامع

تخصص ما شامل فناوری‌های رله خودرو ، رله برق صنعتی و رله سیگنال PCB ، با تجربه تخصصی در راه‌حل‌های جایگزین جهانی است.

فرآیند تضمین کیفیت

هر JQX-20M تحت تأیید کیفیت 9 مرحله ای دقیق قرار می گیرد:

1. گواهی مواد ورودی با اسناد ردیابی کامل
2. سیم پیچ و آزمایش سیم پیچ مخصوص ولتاژ (نسخه های 24 و 27 ولت)
3. مونتاژ دقیق با تأیید پیکربندی پین جهانی
4. آب بندی هرمتیک با تست میزان نشت 100٪
5. تست عملکرد الکتریکی در نقاط عملیاتی 24 ولت و 27 ولت
6. تست سازگاری چند سری با استانداردهای BR246، FCA-210، E210 و M300
7. چرخه دما برای تأیید ویژگی های عملکرد جهانی
8. بازرسی نهایی با علامت گذاری ولتاژ و سری
9. آماده سازی مستندات جامع برای همه سری های سازگار
