رتبه بندی زمان رله فلزی نظامی JZC-6Z2CM

بررسی اجمالی محصول

JZC-6Z2CM یک رله فلزی نظامی با درجه نظامی مهر و موم شده است که دارای پیکربندی نادر تماسی 6PDT (6 فرم C) است - شش کنتاکت تعویض مستقل در یک بسته فشرده واحد. این رله برای مقاومت در برابر شتاب شدید 75 گرمی طراحی شده است، این رله برای هدایت موشک، تسلیح مهمات، کنترل پرواز هواپیماهای بدون سرنشین و سیستم‌های هواپیما با واریانس بالا که رله‌های معمولی از کار می‌افتند ایده‌آل است. JZC-6Z2CM به عنوان جایگزینی مستقیم برای رله های سری SS برند CII (به عنوان مثال سری SS-6) عمل می کند، که عمر و آب بندی هرمتیک را بهبود می بخشد. با مصرف برق بسیار کم سیم پیچ (0.3 تا 0.43 وات)، زمان کارکرد/رهاسازی سریع (≤4 میلی‌ثانیه)، و رتبه‌بندی زمان (عرض پالس 10 تا 50 میلی‌ثانیه)، برای مدارهای مبتنی بر باتری و مدارهای مبتنی بر پالس بهینه شده است. ساختار آب بندی شده شیشه به فلز آن نشت ≤10-3 Pa·cm3/s را تضمین می کند و در برابر رطوبت، بخارات سوخت و تغییرات ارتفاع محافظت می کند. JZC-6Z2CM به عنوان یک محصول اصلی در مجموعه رله‌های YM - که شامل رله آب‌بندی فلزی ، رله پلاریزه ، رله لچینگ ، رله برد PCB و رله برق صنعتی می‌شود، قابلیت اطمینان بی‌خطری را برای برنامه‌های دفاعی و هوافضا ارائه می‌کند.

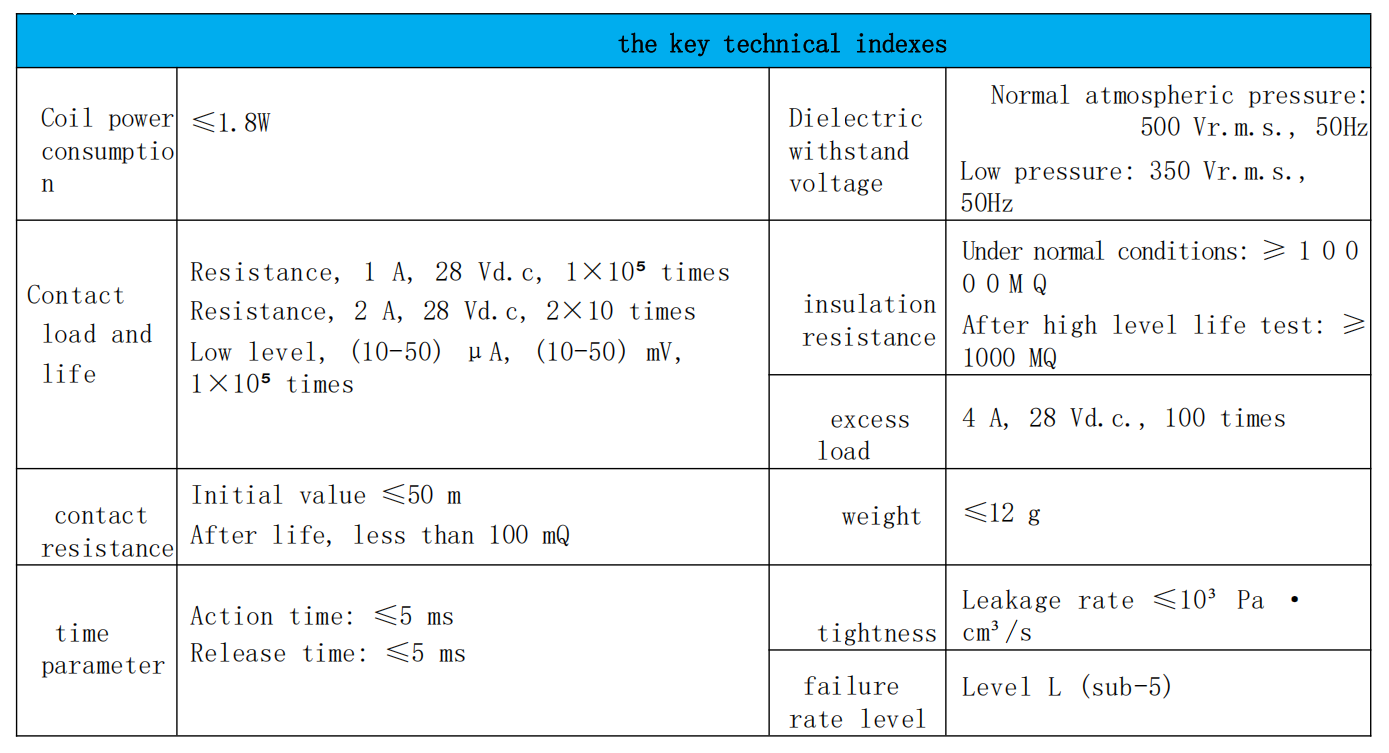

مشخصات فنی

پارامترهای سیم پیچ (27 ولت DC اسمی)

• مصرف برق کویل: (0.3-0.43) W - بسیار کم برای رله نظامی 6PDT
• ولتاژ اسمی سیم پیچ: 27 ولت DC (سازگار با سیستم های هواپیما 28 ولت)
• ولتاژ بالابر (حداکثر): 75 درصد اسمی
• ولتاژ افت (دقیقه): 10 درصد اسمی
• رتبه بندی زمان (عرض پالس انگیزشی): (10 تا 50) میلی ثانیه - بهینه شده برای عملکرد پالس

رتبه بندی تماس (6PDT - 6 فرم C)

• پیکربندی تماس: 6 کنتاکت تغییر مستقل (6PDT)
• حداکثر جریان سوئیچینگ (مقاومتی): 1 آمپر در 28 ولت DC (شرایط تست مرجع)
• قابلیت سوئیچینگ سطح پایین: (10-50)μA، (10-50)mV - عملیات 1×105، ایده آل برای مدارهای خشک
• مقاومت تماس اولیه: ≤50mΩ. تست پس از زندگی ≤200mΩ

امتیاز شتاب و سرعت بالا

• مقاومت در برابر شتاب (ثابت / شوک): 75 گرم (برای 11 میلی ثانیه نیم سینوسی) - طراحی شده برای مهمات با گرما بالا و محیط های موشکی
• زمان عمل (عملکرد): ≤4ms (معمولی ≤3ms) - سوئیچینگ با سرعت بالا
• زمان انتشار: ≤4ms

دی الکتریک و عایق

• قدرت دی الکتریک (اتمسفر معمولی): 500Vr.ms، 50Hz بین کنتاکت ها و مورد. تحت فشار کم: 250 Vr.ms
• مقاومت عایق (اتمسفر معمولی): > 500MΩ در 500V DC. پس از تست عمر سطح بالا: >50MΩ

مکانیک و محیط زیست (درجه نظامی)

• وزن: <3 گرم - فوق العاده سبک
• آب بندی (نرخ نشت): ≤10-3 Pa·cm³/s (هرمتیک، آب بندی شیشه به فلز)

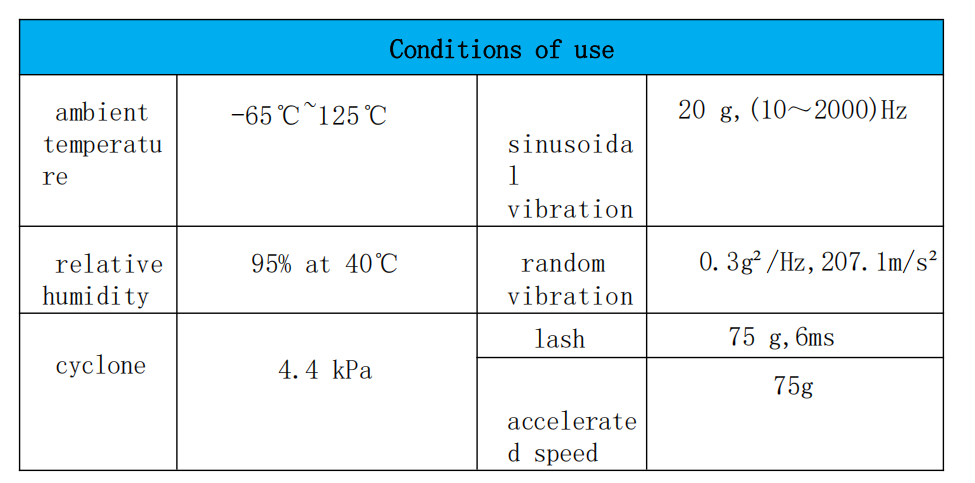

• محدوده دمای کارکرد: -65 درجه سانتیگراد تا +125 درجه سانتیگراد
• لرزش: 20 گرم RMS، 10 تا 2000 هرتز در هر MIL-STD-810
• سبک ترمینال: 22 پین یا 24 پین (روکش طلا، قلاب لحیم کاری یا DIP)

همه پارامترها در دمای 25 درجه سانتیگراد تأیید شده اند. JZC-6Z2CM الزامات MIL-PRF-39016 را برآورده می کند و جایگزینی مستقیم برای رله های سری SS-6 با نام تجاری قدیمی CII (به عنوان مثال، SS-26، SS-46) است.

تصاویر و تصاویر محصول

در بالا: رله 6PDT سری JZC-6Z2CM مهر و موم شده هرمتیک. برای ترسیم ابعاد، پیکربندی پین و راهنمای مرجع متقابل CII SS با YM تماس بگیرید.

ویژگی ها و مزایا کلیدی – تعویض مستقیم CII SS

• پیکربندی 6PDT (6 فرم C): شش کنتاکت تغییر مستقل در یک رله واحد - رله های متعدد را حذف می کند و فضای PCB را در برنامه های پیچیده مسیریابی سیگنال ذخیره می کند.
• مقاومت در برابر شتاب 75 گرمی: در برابر شوک و شتاب شدیدی که در هدایت موشک، فیوزینگ توپخانه و هواپیماهای با کارایی بالا وجود دارد، مقاومت می کند - که با رله های تجاری بی نظیر است.
• آب بندی فلزی هرمتیک (≤10-3 Pa·cm³/s): مهر و موم شیشه به فلز در برابر رطوبت، پاشش نمک و تغییرات ارتفاع محافظت می کند - عملکرد قابل اعتماد را در جایگاه های سلاح بدون فشار و محفظه موتور تضمین می کند.
• قدرت سیم پیچ بسیار کم (0.3-0.43W): اجازه رانندگی مستقیم از مدارهای پشتیبان باتری را می دهد. رتبه‌بندی زمان (نبض 10 تا 50 میلی‌ثانیه) ایده‌آل برای تسلیح مهمات در جایی که برق مداوم در دسترس نیست.
• سوئیچینگ سریع (≤4ms) و ایزولاسیون بالا: قدرت دی الکتریک 500Vrms و عایق بیش از 500MΩ از تداخل در سوئیچینگ سیگنال با چگالی بالا جلوگیری می کند.
• جایگزینی مستقیم برای سری SS برند CII: پایه‌های یکسان، ابعاد نصب و رتبه‌بندی‌های الکتریکی - بدون طراحی مجدد برای سیستم‌های قدیمی. سازگار با SS-6، SS-26، SS-46، و مدل های مشابه.

مزیت مهندسی YM: JZC-6Z2CM از فناوری مدار مغناطیسی پیشرفته از خانواده رله پلاریزه و رله لچینگ ما استفاده می کند و نیروی تماس ثابت را تحت شتاب 75 گرم تضمین می کند. به عنوان یک رله فلزی واقعی نظامی ، از رله های CII SS در طول عمر تماس و هرمتیکی بهتر عمل می کند. برای سیستم‌های دفاعی کامل، YM همچنین میکروسوئیچ هوانوردی ، کانکتور هوانوردی نظامی ، سوئیچ راکر هوانوردی ، و کلید دکمه‌ای هوانوردی را ارائه می‌دهد - یک راه‌حل یک‌جا برای تجهیزات الکترونیکی موشک و هواپیما.

نحوه استفاده از JZC-6Z2CM (تعویض CII SS) - گام به گام

1. بررسی سازگاری پین‌آوت: نمودار پین‌آت JZC‑6Z2CM را با رله CII SS موجود خود مقایسه کنید (مانند SS-26). آرایش 22 پین یکسان است، شامل پین های سیم پیچ و شش مجموعه معمولی/NO/NC.
2. رله قدیمی را جدا کنید: رله CII SS موجود را از PCB یا سوکت جدا کنید یا از برق جدا کنید. پدها را با ایزوپروپیل الکل تمیز کنید.
3. نصب JZC‑6Z2CM: رله جدید را در سوکت یا سوراخ PCB قرار دهید. از جهت گیری صحیح اطمینان حاصل کنید (نشانگر پین 1).
4. لحیم کاری (در صورت نصب PCB): از لحیم کاری هسته رزین 60/40، دمای آهن ≤260 درجه سانتیگراد، مدت زمان ≤5 ثانیه در هر پین استفاده کنید. از ورود شار خودداری کنید - از شار بدون تمیز استفاده کنید.
5. درایو سیم پیچ (رده بندی زمان): برای کاربردهای پالسی، یک پالس 27 ولت DC (10 تا 50 میلی ثانیه) روی پین های سیم پیچ اعمال کنید. رله تا زمانی که ولتاژ اعمال می شود، فعال می شود و در آن حالت (غیر قفل) باقی می ماند. برای نسخه های لچ، به دیتاشیت خاص مراجعه کنید.
6. تست عملکردی تحت شتاب: از یک سانتریفیوژ یا دستگاه تست شوک برای تأیید عملکرد در 75 گرم (در صورت نیاز) استفاده کنید. مقاومت تماس را قبل و بعد اندازه گیری کنید - باید ≤50mΩ باقی بماند.

نکته حرفه ای برای طراحان مهمات: رتبه بندی زمان JZC-6Z2CM (پالس 10 تا 50 میلی ثانیه) برای مدارهای فیوز با باتری ایده آل است. YM می‌تواند یک راهنمای مرجع دقیق برای همه شماره‌های قطعه CII SS ارائه دهد.

سناریوهای کاربردی و مزایای کلیدی خریدار

کاربردهای معمول نظامی و هوافضا

• سیستم های هدایت و کنترل موشک: پیکربندی 6PDT امکان سوئیچینگ سیگنال های متعدد (به عنوان مثال، خروجی های ژیروسکوپ، فرمان های محرک) را در یک رله واحد فراهم می کند - در برابر شتاب پرتاب 75 گرم مقاومت می کند.
• فیوزینگ و تسلیح توپخانه: سیم پیچ پالس محور برای مدارهای ایمن/ مسلح کننده با باتری مناسب است. مهر و موم هرمتیک از تخریب محیط زیست جلوگیری می کند.
• کامپیوترهای کنترل پرواز هواپیماهای بدون سرنشین: سوئیچینگ با چگالی بالا برای سیگنال‌های حسگر اضافی - سبک وزن و مقاوم در برابر لرزش.
• سیستم‌های آزادسازی سلاح هواپیما: دستورات شلیک و تسلیح را به چندین فروشگاه هدایت می‌کند – 6PDT تا شش کانال مستقل را کنترل می‌کند.
• ماژول‌های رادار و جنگ الکترونیک (EW): مسیریابی سیگنال در محیط‌های با گرما بالا (مانند سیستم‌های غلاف).

ارزش مستقیم برای خریداران بین المللی (ساختارهای دفاعی، سازندگان مهمات، MROها)

• از بین بردن کهنگی: جایگزینی مستقیم برای سری CII SS - عملکرد مداوم سیستم های موشکی و هواپیمای قدیمی را تضمین می کند.
• کاهش فضا و وزن برد: یک JZC‑6Z2CM جایگزین سه رله DPDT (یا شش SPDT) می شود - تعداد قطعات را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.
• عملکرد محیطی برتر: آب بندی هرمتیک و درجه شتاب 75 گرمی از مشخصات اصلی CII SS فراتر می رود - خرابی های میدان را کاهش می دهد.
• انطباق جهانی: واجد شرایط MIL-PRF-39016، مطابق با RoHS/REACH، با ساخت AS9100D - آماده برای قراردادهای FMS و دفاع مستقیم.

برای ارتقای سیستم قدیمی، YM کیت‌های پیش‌فرض واجد شرایط از جمله رله، سوکت و سخت‌افزار نصب را ارائه می‌دهد. نمونه های مهندسی در دسترس برای تست صلاحیت.

گواهینامه ها و انطباق

• MIL-PRF-39016 (هرمتیک، رله سیگنال) - داده های صلاحیت موجود است.
• MIL-STD-810G (محیط زیست - دما، رطوبت، لرزش، شوک، ارتفاع، شتاب).
• MIL-STD-202 (روش های آزمایش - شوک، شتاب، لرزش).
• RTCA/DO-160G (تجهیزات هوابرد - رده A2، S و R).
• AS9100D (مدیریت کیفیت هوافضا).
• مطابق با RoHS و REACH - اعلامیه کامل مواد موجود است.

هر رله JZC-6Z2CM 100% از نظر مقاومت سیم پیچ، ولتاژ بالا و پایین رفتن، مقاومت تماس (هر یک از 6 قطب)، استحکام دی الکتریک، مقاومت عایق و هرمتیک (تست نشت هلیوم) تست شده است. واحدهای نمونه تحت آزمایش سانتریفیوژ با 75 گرم در هر MIL-STD-202 قرار می گیرند. گواهی انطباق (CoC) و داده های آزمایشی با هر محموله ارائه می شود.

گزینه های سفارشی سازی

YM از انواع JZC-6Z2CM مناسب برای برنامه های خاص نظامی، هوافضا و مهمات پشتیبانی می کند. سفارشات حجمی می تواند شامل موارد زیر باشد:

• ولتاژ سیم پیچ: 12 ولت، 24 ولت، 28 ولت، 48 ولت DC - برای مطابقت با اتوبوس های برق پلت فرم سفارشی شده است.
• مواد تماس: روکش طلا (استاندارد برای سطح پایین)، اکسید نقره-کادمیم (قدرت 1A) یا رودیوم (سطح فوق العاده پایین).
• سبک و پایان پایانه: قلاب لحیم کاری، DIP مستقیم (22 پین)، یا نصب روی سطح. آبکاری طلا یا قلع.
• سطح غربالگری: تجاری (استاندارد)، با قابلیت اطمینان بالا (100٪ سوختگی، چرخه دما، سانتریفیوژ)، یا سطح فضایی (DPA، آزمایش تشعشع).
• علامت گذاری: حکاکی لیزری شماره قطعه مشتری، کد تاریخ یا مهر بازرسی.

تیم مهندسی ما پشتیبانی برنامه‌ها را ارائه می‌کند، از جمله منحنی‌های درجه‌بندی حرارتی، توصیه‌های مدار راننده، و ارجاع متقابل به شماره‌های قطعه CII SS. حداقل مقدار سفارش برای انواع سفارشی اعمال می شود - در مورد نیازهای خود با YM تماس بگیرید.

فرآیند تولید و تضمین کیفیت (گواهینامه AS9100D)

خط تولید رله نظامی YM از یک فرآیند بدون نقص و کاملاً قابل ردیابی پیروی می کند که برای برآورده کردن دقیق ترین الزامات برای برنامه های هوافضا، مهمات و دفاع طراحی شده است.

• کنترل مواد خام: تأیید 100٪ آلیاژهای مغناطیسی، سیم های تماس، پریفرم های شیشه ای و قوطی های فلزی - همه از تامین کنندگان تایید شده هوافضا با COC و قابلیت ردیابی دسته ای.
• سیم پیچ و کپسوله سازی سیم پیچ: سیم پیچی دقیق با کنترل کشش خودکار. کپسوله سازی خلاء با استفاده از اپوکسی با گاز خروجی کم.
• مونتاژ تماس در اتاق تمیز کلاس 100: تراز کردن 6 PDT در زیر میکروسکوپ 40x. آزمایش نیروی تماس پویا برای اطمینان از مقاومت ≤50mΩ در هر قطب.
• آب بندی و تشخیص نشت هرمتیک: جوشکاری مقاومتی در جو نیتروژن خشک. تست نشت طیف سنجی جرمی هلیوم 100% (حساسیت 10-4 Pa·cm3/s).
• غربالگری شتاب (100٪ برای لات های با ربط بالا): تست سانتریفیوژ در 75 گرم در هر MIL-STD-202، روش 212. همچنین: شوک حرارتی (65- تا 125 درجه سانتی گراد، 10 سیکل)، شتاب ثابت، و سوختن در (1258 ساعت در ).
• تست نهایی الکتریکی: سیستم تست خودکار (ATS) تمام پارامترها را در هر MIL-PRF-39016 اندازه گیری می کند، از جمله مقاومت تماس هر یک از شش قطب.
• تجزیه و تحلیل فیزیکی مخرب (DPA): یک واحد در هر لات برش عرضی در هر MIL-STD-1580 برای کار داخلی.

YM با چندین دهه تجربه در تولید رله مهر و موم فلزی و رله سیگنال PCB ، رله را برای پیمانکاران اصلی دفاعی و تولیدکنندگان موشک عرضه کرده است. JZC-6Z2CM به گونه‌ای ساخته شده است که از قابلیت اطمینان رله‌های اصلی CII SS فراتر رود و از پشتیبانی طولانی‌مدت از سیستم‌های تسلیحاتی قدیمی و نسل بعدی اطمینان حاصل کند.
