سوئیچ هواپیمای هوانوردی KN32 5A 250VDC

بررسی اجمالی محصول

سوئیچ هواپیمای KN32 یک سوئیچ راکر مقاوم و با قابلیت اطمینان بالا است که برای کاربردهای هوافضا، نظامی و صنعتی که نیاز به سوئیچینگ DC با ولتاژ بالا دارند طراحی شده است. این سوئیچ هوانوردی با ولتاژ 5A 250VDC ، کنترل روشن/خاموش قوی را برای روشنایی هواپیما، برق اویونیک، مدیریت باتری و تجهیزات پشتیبانی زمینی فراهم می‌کند. ساختار چکمه لاستیکی مهر و موم شده آن (IP67) در برابر رطوبت، گرد و غبار و بخارات سوخت محافظت می کند، در حالی که راکر بازدارنده مثبت بازخورد لمسی واضح و عمر مکانیکی طولانی (50000 سیکل) را ارائه می دهد. KN32 دارای مقاومت تماس کم (≤50mΩ)، مقاومت عایق بالا (> 500MΩ) و استحکام دی الکتریک عالی (1500Vrms) است که آن را برای مدارهای DC با ولتاژ بالا در هواپیما، هواپیماهای بدون سرنشین و قطار ایده آل می کند. KN32 به عنوان یک محصول اصلی در مجموعه سوئیچ هوانوردی YM - که شامل سوئیچ‌های راکر هواپیما ، سوئیچ هوانوردی نظامی ، سوئیچ بازوی چرخاننده هواپیما ، میکرو سوئیچ و سوئیچ‌های راکر تایید شده هواپیما می‌شود - KN32 عملکردی بدون نقص را برای پانل‌های کابین خلبان، محفظه‌های موتور، و موتورهای زمینی ارائه می‌کند.

مشخصات فنی

رتبه بندی برق (ولتاژ بالا DC)

• پیکربندی تماس: SPST، SPDT، یا DPST (بسته به مدل) - معمولاً باز یا لحظه ای
• حداکثر ولتاژ: 250 ولت DC (همچنین سازگار با 28 ولت DC و 115 ولت AC 400 هرتز)
• درجه جریان (مقاومتی): 5A در 250V DC; 10 آمپر در 28 ولت DC؛ 5 آمپر در 115 ولت AC 400 هرتز
• قابلیت سوئیچینگ سطح پایین: 10μA – 50μA، 10mV – 50mV (کنتاکت های با روکش طلا موجود است)
• مقاومت تماس اولیه: ≤50mΩ (≤20mΩ با آلیاژ نقره)
• مقاومت عایق (اتمسفر معمولی): > 500MΩ در 500V DC. پس از آزمایش عمر > 50MΩ
• قدرت دی الکتریک (اتمسفر معمولی): 1500Vrms، 50Hz بین پایانه ها و کیس. تحت فشار کم: 500Vrms

مکانیکی و محیطی

• عمر مکانیکی: حداقل 50000 سیکل
• عمر الکتریکی (بار نامی): حداقل 25000 سیکل
• نیروی محرک: 5 تا 8 نیوتن (سفر راکر 25 درجه)
• آب بندی (سفتی): پانل جلویی IP67 با چکمه لاستیکی سیلیکونی - نرخ نشت ≤10-3 Pa·cm³/s
• دمای عملیاتی: -55 درجه سانتیگراد تا +85 درجه سانتیگراد (درجه هوانوردی)
• مقاومت در برابر لرزش: 10 گرم RMS، 10-2000 هرتز در هر MIL-STD-810
• شوک: 50 گرم، نیمه سینوس 11 میلی ثانیه
• ارتفاع: 50000 فوت (15240 متر)
• وزن: <3 گرم - فوق العاده سبک
• سبک ترمینال: 0.250 اینچ اتصال سریع یا لحیم کاری (2 یا 4 ترمینال)
• گزینه های محرک: بدون نور (استاندارد)، LED روشن (قرمز، سبز، کهربایی، سفید) یا سازگار با NVIS

مواد و پایان

• محفظه: نایلون پر از شیشه (UL94 V-0)
• چکمه محرک: لاستیک سیلیکونی (استحکام پارگی بالا، -65 درجه سانتیگراد تا +200 درجه سانتیگراد)
• مخاطبین: نقره ریز (استاندارد، 5A) یا اکسید نقره-کادمیم (هجوم زیاد)
• پایانه ها: برنج با آبکاری قلع یا طلا

همه پارامترها در دمای 25 درجه سانتیگراد تأیید می شوند. KN32 الزامات MIL-PRF-8805 و RTCA/DO-160G را برای تجهیزات هوابرد برآورده می کند.

تصاویر و تصاویر محصول

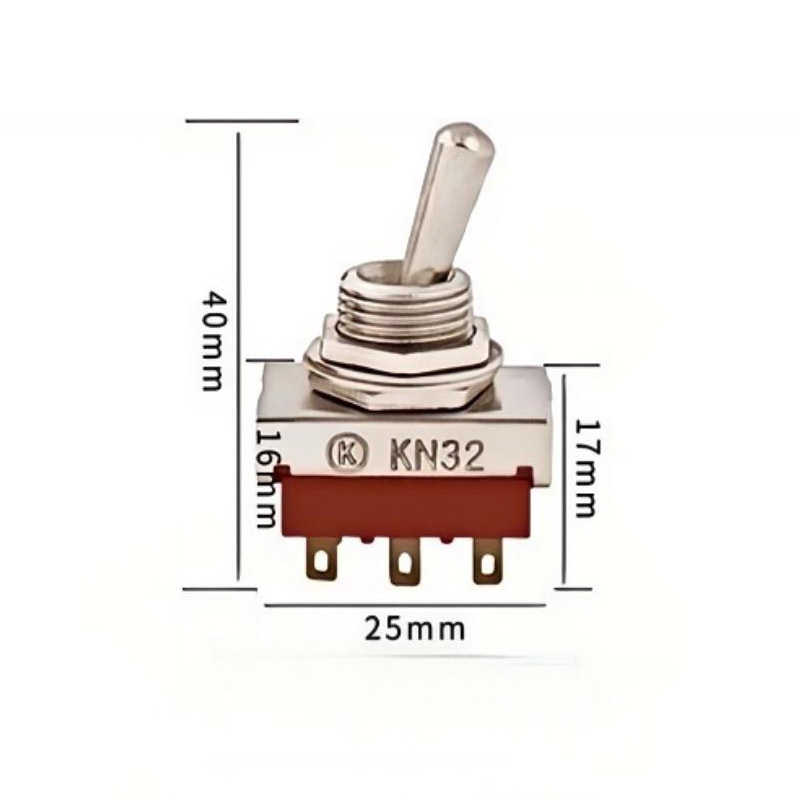

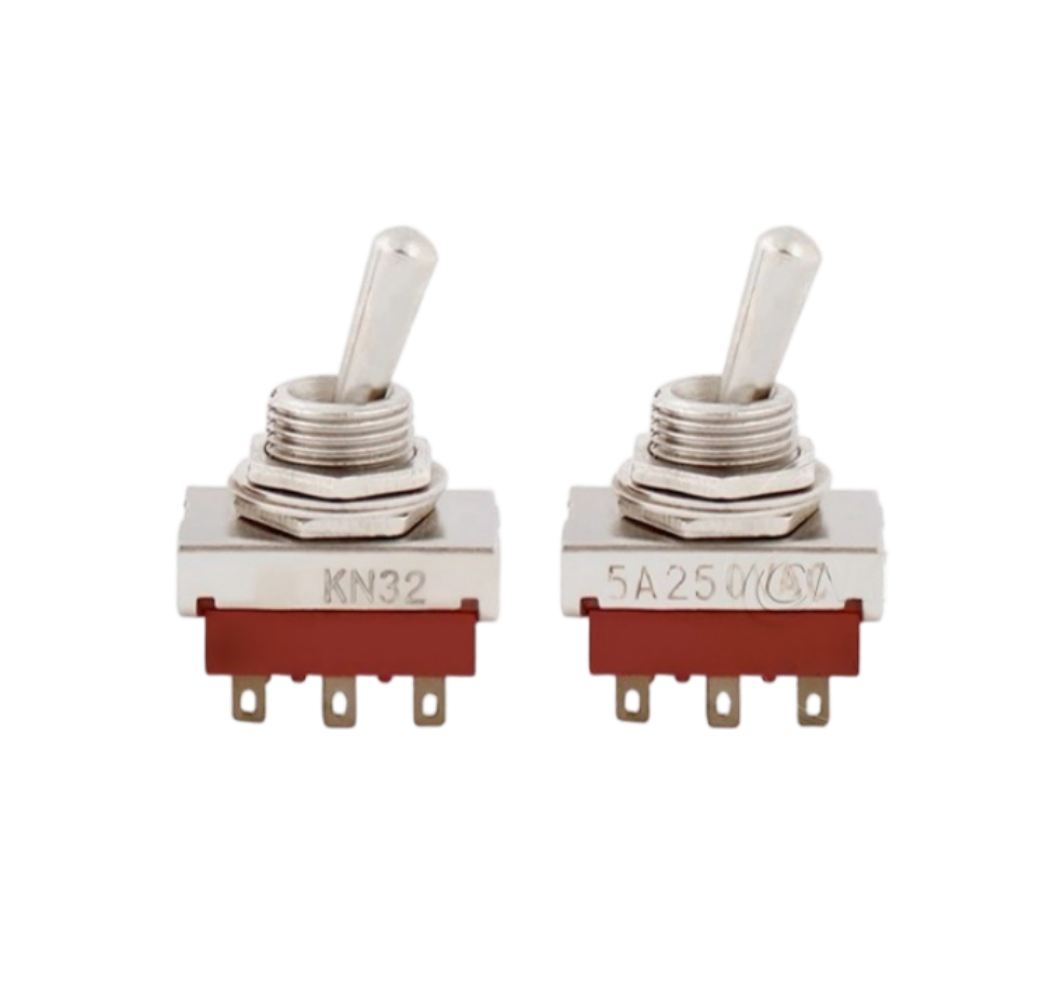

بالا: سوئیچ راکر سری KN32 با چکمه لاستیکی مهر و موم شده (IP67). برای نقشه های ابعادی، گزینه های رنگ محرک و گزارش های صلاحیت محیطی با YM تماس بگیرید.

ویژگی ها و مزایای کلیدی برای هوانوردی و سیستم های DC ولتاژ بالا

• رده‌بندی DC ولتاژ بالا (250VDC / 5A): ایده‌آل برای سوئیچینگ اتوبوس باتری هواپیما، واحدهای برق زمینی و ولتاژ بالا اویونیک - بارهای القایی و خازنی را با خیال راحت مدیریت می‌کند.
• ساختار چکمه لاستیکی مهر و موم شده (IP67، ≤10-3 Pa·cm3/s): محافظت در برابر رطوبت، سوخت، مایع هیدرولیک و گرد و غبار - برای محفظه های بدون فشار و GSE در فضای باز بسیار مهم است.
• بازخورد لمسی مثبت: مکانیزم راکر احساس تحریک متمایز و کلیک قابل شنیدن را فراهم می کند و خطای خلبان را در محیط های با لرزش بالا کاهش می دهد.
• مقاومت تماس کم و ایزولاسیون بالا: ≤50mΩ حداقل تلفات برق را تضمین می کند. عایق بیش از 500MΩ از قوس الکتریکی در ولتاژ 250VDC جلوگیری می کند.
• تحمل دما و ارتعاش گسترده: -55 درجه سانتیگراد تا +85 درجه سانتیگراد و 10 گرم ارتعاش RMS مطابق با RTCA/DO-160 و MIL-STD-810 - قابل اعتماد برای ازدحام هواپیماهای بدون سرنشین، محفظه های موتور هواپیما، و انبارهای راه آهن.
• فوق العاده سبک (<3 گرم): تأثیر حداقلی بر بار پهپاد و بودجه وزن هواپیماهای اویونیکی.

مزیت مهندسی YM: KN32 فناوری آب بندی و تماس اثبات شده را با سوئیچ راکر هوانوردی ما با خانواده سوئیچ های راک نظامی درجه نظامی و نظامی ، بهینه شده برای قطع جریان DC با ولتاژ بالا به اشتراک می گذارد. برای سیستم های کنترل کامل، YM همچنین سوئیچ های چرخشی درجه نظامی ، سوئیچ رمزگذاری هوانوردی با درجه نظامی ، کانکتور هوانوردی gx و هوانوردی رمزگذار استاتیک را ارائه می دهد - یک راه حل یک مرحله ای برای توزیع نیروی هواپیما و کنترل های کابین خلبان.

نحوه نصب و استفاده از کلید DC ولتاژ بالا KN32 - گام به گام

1. پیکربندی صحیح را انتخاب کنید: SPST، SPDT یا DPST را بر اساس مدار خود تأیید کنید (تک بار یا دو بار). برای کاربردهای 250 VDC، اطمینان حاصل کنید که رتبه سوئیچ از حداکثر ولتاژ و جریان شما بیشتر است.
2. آماده سازی برش پانل: اندازه برش استاندارد: 19mm x 27mm (تک راکر). از پانچ پانچ یا روتر CNC استفاده کنید. لبه ها را برای جلوگیری از آسیب دیدگی چکمه.
3. نصب: سوئیچ را از جلوی پانل وارد کنید. فلنج چکمه لاستیکی روی سطح پانل قرار می گیرد. با استفاده از گیره‌های snap-in ایمن کنید (بدون نیاز به ابزار).
4. سیم کشی: سیم ها را به پایانه های اتصال سریع یا لحیم کاری وصل کنید. برای SPST، منبع تغذیه را به یک ترمینال و بار را به دیگری وصل کنید. از سیم با مشخصات MIL (18-20 AWG) دارای امتیاز 250VDC استفاده کنید. قطبیت را برای نسخه های نورانی رعایت کنید.
5. سرکوب قوس (برای بارهای القایی): برای موتورهای DC یا شیر برقی، یک دیود فلایبک را در سرتاسر بار نصب کنید تا قوس را مهار کرده و عمر تماس را افزایش دهید.
6. تست عملکرد: برق را اعمال کنید و سوئیچ را در موقعیت روشن قرار دهید. تداوم (<50mΩ) و افت ولتاژ (<100mV در جریان نامی) را بررسی کنید. برای نسخه های روشن، روشنایی LED را بررسی کنید.
7. تعمیر و نگهداری: چکمه های لاستیکی را به صورت دوره ای از نظر ترک بررسی کنید. با یک برس نرم و مواد شوینده ملایم تمیز کنید - در آب غوطه ور نکنید.

نکته حرفه‌ای برای یکپارچه‌کننده‌های سیستم: هنگام تعویض ولتاژ DC بالاتر از 28 ولت، از پیکربندی «قطع قبل از ساختن» استفاده کنید و برای کاهش قوس تماس، یک snubber (شبکه RC) اضافه کنید. YM می تواند مهارهای از پیش سیمی را با ترمینال های هیت شرینک و برچسب دار ارائه کند.

سناریوهای کاربردی و مزایای کلیدی خریدار

کاربردهای نظامی و تجاری معمولی

• سوئیچینگ اتوبوس باتری هواپیما: قطع باتری اصلی، انتقال برق اضطراری، و کنترل کنتاکتور برق زمینی – درجه بندی 250VDC مدارهای پر انرژی را کنترل می کند.
• محموله های ولتاژ بالا پهپاد: تعویض برق 250 VDC برای سیستم های پیشرانه الکتریکی، دوربین های پرقدرت و LiDAR - چکمه مهر و موم شده در برابر رطوبت محافظت می کند.
• روشنایی قطار و راه آهن: مدارهای روشنایی DC با ولتاژ بالا (110 ولت DC یا 250 ولت DC) - قابل اعتماد برای تجهیزات قطار و ایستگاه.
• تجهیزات پشتیبانی زمینی (GSE): سوئیچینگ خروجی ژنراتور موبایل، جداسازی شارژر باتری و تجهیزات تست ولتاژ بالا.
• وسایل نقلیه نظامی و سیستم های دریایی: توزیع برق DC با ولتاژ بالا برای سیستم های رادار، ارتباطات و تسلیحات.

ارزش مستقیم برای خریداران بین المللی (ساختارهای دفاعی، سازندگان پهپاد، ادغام کنندگان راه آهن)

• ایمنی افزایش یافته در ولتاژ بالا: استحکام دی الکتریک بالا (1500Vrms) و مقاومت تماس کم، قطع ایمن مدارهای 250VDC را تضمین می کند - خطر فلاش قوس را کاهش می دهد.
• کاهش هزینه چرخه عمر: چکمه لاستیکی مهر و موم شده و پایانه های مقاوم در برابر خوردگی از خرابی در محیط های سخت جلوگیری می کند - مصرف قطعات یدکی را کاهش می دهد.
• مقاوم سازی آسان: برش استاندارد پانل و فاصله ترمینال اجازه می دهد تا به طور مستقیم سوئیچ های DC ولتاژ بالا قدیمی (به عنوان مثال، Honeywell، Eaton، OTTO) جایگزین شود - بدون تغییر پانل.
• یکپارچه‌سازی زنجیره تامین: KN32 تکمیل کننده خط کامل سوئیچ‌های هواپیما ، سوئیچ بازوی چرخشی هوانوردی ، کلید فشاری و سوئیچ محافظ YM است - یک منبع واجد شرایط برای همه نیازهای کابین خلبان و توزیع برق.

برای برنامه‌های هواپیما، پهپاد یا قطار جدید، YM رنگ‌های محرک سفارشی، حکاکی افسانه (مانند «BAT ON/OFF»، «GND PWR») و مجموعه مهار سیم را ارائه می‌کند. نمونه های مهندسی در دسترس برای تست صلاحیت.

گواهینامه ها و انطباق

• MIL-PRF-8805 (سوئیچ، حساس، ضربه محکم، مشخصات کلی).
• MIL-STD-810G (محیط زیست - دما، رطوبت، لرزش، شوک، مه نمک، ارتفاع).
• MIL-STD-202 (روش های تست قطعات الکترونیکی و الکتریکی).
• RTCA/DO-160G (تجهیزات هوابرد - رده A2، S و R).
• AS9100D (مدیریت کیفیت هوافضا).
• مطابق با RoHS و REACH - اعلامیه مواد کامل موجود است.

هر سوئیچ KN32 100% از نظر مقاومت تماس، مقاومت دی الکتریک (1500Vrms)، مقاومت عایق و عملکرد مکانیکی تست شده است. قابلیت ردیابی لات در AS9100 حفظ می شود. گزارش های بازرسی مقاله اول (FAI) بر اساس AS9102 در صورت درخواست ارائه می شود.

گزینه های سفارشی سازی

YM از انواع سفارشی KN32 برای سفارشات OEM حجمی پشتیبانی می کند. سفارشی سازی ها عبارتند از:

• مدار و عمل: SPST، SPDT، DPST، DPDT. لحظه ای یا حفظ شده
• روشنایی: غیر روشن (استاندارد)، LED (قرمز، سبز، کهربایی، سفید، آبی)، رشته ای (5 ولت، 14 ولت، 28 ولت)، یا سازگار با NVIS.
• رنگ محرک و علامت گذاری: سیاه، سفید، خاکستری، قرمز، زرد. متن یا نمادهای حکاکی شده با لیزر (به عنوان مثال، "ON-OFF"، "BAT"، "GND PWR").
• سطح آب بندی: چکمه لاستیکی IP67 (استاندارد)، IP68 (افزایش یافته) یا بدون مهر و موم.
• سبک ترمینال: 0.250 اینچ اتصال سریع (استاندارد)، بند لحیم کاری، یا سیم سیم (از پیش جدا شده).
• مواد تماس: نقره ریز (استاندارد، 5A)، اکسید نقره-کادمیم (10A)، یا روکش طلا (سطح پایین).

تیم مهندسی ما تحلیل امکان سنجی رایگان و مدل های سه بعدی را برای ادغام ارائه می دهد. حداقل مقدار سفارش برای گزینه های سفارشی اعمال می شود - با برگه مشخصات خود با YM تماس بگیرید.

فرآیند تولید و تضمین کیفیت (گواهینامه AS9100D)

خط تولید سوئیچ هوانوردی YM از فرآیندی بدون نقص و کاملاً قابل ردیابی پیروی می کند که برای پاسخگویی به خواسته های سختگیرانه مشتریان نظامی، هوافضا و راه آهن طراحی شده است.

• کنترل مواد خام: گواهی 100٪ رزین های پلاستیکی، مهرهای فلزی، کنتاکت ها و چکمه های لاستیکی - قابل ردیابی به گزارش های آزمایش آسیاب و گواهی های دسته ای.
• قالب گیری و مهر زنی دقیق: قالب گیری تزریقی خودکار (UL94 V-0) و مهر زنی تماسی با سرعت بالا با بازرسی بینایی در فرآیند.
• پرچ کردن و مونتاژ تماسی: پرچ کردن دقیق کنتاکت های آلیاژ نقره. آزمایش نیروی دینامیکی برای اطمینان از مقاومت ≤50mΩ.
• آب بندی چکمه لاستیکی: چکمه سیلیکونی قالب گیری شده و برای یکپارچگی IP67 آزمایش شده است (طیف سنجی جرمی هلیوم، نرخ نشت ≤10-3 Pa·cm3/s).
• تست 100% عملکردی: سیستم تست خودکار مقاومت تماس، مقاومت عایق (500 ولت DC)، قدرت دی الکتریک (1500 Vrms) و نیروی محرک را اندازه گیری می کند.
• آزمایش نمونه محیطی: هر لات تحت چرخه حرارتی (55- درجه سانتیگراد تا +85 درجه سانتیگراد، 20 چرخه)، ارتعاش (10 گرم RMS) و آزمایش چرخه عمر (25000 چرخه در 5A 250VDC) قرار می گیرد.
• مستندات نهایی: گزارش ابعادی، سوابق تست الکتریکی، C از C و FAI (در صورت نیاز) همراه با هر محموله ارائه می شود.

YM با چندین دهه تجربه در تولید سوئیچ درجه نظامی و سوئیچ کدگذاری هوانوردی ، سوئیچ های DC ولتاژ بالا را برای مشتریان دفاعی، پهپادها و راه آهن جهانی عرضه کرده است. KN32 برای فراتر از انتظارات قابلیت اطمینان سیستم های برق DC مدرن با ولتاژ بالا ساخته شده است.
