هوانوردی JK2-1 رله نظامی 28V 20A

بررسی اجمالی محصول

رله نظامی JK2-1 یک رله با قدرت بالا و مهر و موم شده است که برای کاربردهای هوانوردی، هواپیماهای بدون سرنشین و راه آهن طراحی شده است. این سوئیچ درجه نظامی (رله) با بار مقاومتی 28 ولت DC / 20 آمپر ، سوئیچینگ قوی را برای موتورهای هواپیما، محرک‌های کنترل پرواز، توزیع نیروی پهپاد و سیستم‌های روشنایی قطار فراهم می‌کند. JK2-1 با مصرف برق بسیار کم سیم پیچ (0.3 تا 0.43 وات)، زمان کار/رهاسازی سریع (≤4 میلی ثانیه)، و قدرت دی الکتریک عالی (500 Vrms)، عملکرد قابل اعتماد را در دمای شدید (55- تا 85 درجه سانتی گراد)، لرزش بالا و تغییرات فشار ارتفاع تضمین می کند. ساختار آب بندی شده شیشه به فلز آن نرخ نشت ≤10-3 Pa·cm3/s را تضمین می کند و از تماس های داخلی در برابر رطوبت، اسپری نمک و گرد و غبار محافظت می کند. به عنوان یک محصول اصلی در مجموعه رله هوانوردی YM - که شامل سوئیچ‌های راکر هواپیما ، سوئیچ هوانوردی با درجه نظامی ، سوئیچ هواپیمای راکر نظامی ، سوئیچ بازوی چرخشی هواپیما ، و سوئیچ میکرو می‌شود - JK2-1 سوئیچ‌های برق بدون خطر را برای سیستم‌های حیاتی ارائه می‌کند.

مشخصات فنی

پارامترهای کویل (28 ولت DC)

• ولتاژ اسمی سیم پیچ: 28 ولت DC (سازگار با سیستم های هواپیما 24 ولت / 28 ولت)
• مصرف برق کویل: (0.3-0.43)W - بسیار کم برای رله 20A
• ولتاژ برداشت (حداکثر): 75 درصد اسمی
• ولتاژ خروجی (دقیقه): 10 درصد اسمی
• مقاومت سیم پیچ: تقریبا 1800–2600Ω در 25 درجه سانتیگراد

رتبه بندی تماس (20A با قدرت بالا)

• حداکثر جریان سوئیچینگ: 20 آمپر در 28 ولت DC (بار مقاومتی)
• میزان بار موتور: 10 آمپر در 28 ولت DC (القایی)
• قابلیت سوئیچینگ سطح پایین: (10-50)μA، (10-50)mV - عملیات 1×105
• بار مقاومتی مرجع: عملیات 1A، 28 ولت DC، 1×105
• مقاومت تماس اولیه: ≤50mΩ. تست پس از زندگی ≤200mΩ

زمان بندی و دی الکتریک

• زمان عمل (عملکرد): ≤4ms (معمولی ≤3ms)
• زمان انتشار: ≤4ms
• قدرت دی الکتریک (اتمسفر معمولی): 500Vr.ms، 50Hz بین کنتاکت ها و مورد. تحت فشار کم (ارتفاع هواپیمای بدون سرنشین): 250 Vr.ms
• مقاومت عایق (اتمسفر معمولی): > 500MΩ؛ پس از تست عمر سطح بالا: > 50MΩ

مکانیک و محیط زیست (درجه نظامی)

• وزن: <3 گرم - بسیار سبک برای تجهیزات هوابرد
• آب بندی (نرخ نشت): ≤10-3 Pa·cm³/s (هرمتیک، آب بندی شیشه به فلز)
• محدوده دمای عملیاتی: -55 درجه سانتیگراد تا +85 درجه سانتیگراد (اختیاری افزایش -65 درجه سانتیگراد تا +125 درجه سانتیگراد)
• شوک و لرزش: 50 گرم، نیمه سینوس 6 میلی ثانیه را تحمل می کند. 10-2000 هرتز، 20 گرم ارتعاش تصادفی در هر RTCA/DO-160
• سبک ترمینال: قلاب لحیم کاری یا سوراخ مدار چاپی (روکش طلا)

همه پارامترها در دمای 25 درجه سانتیگراد تأیید می شوند. JK2-1 الزامات MIL-PRF-39016 را برای رله های برق مهر و موم شده برآورده می کند.

تصاویر و تصاویر محصول

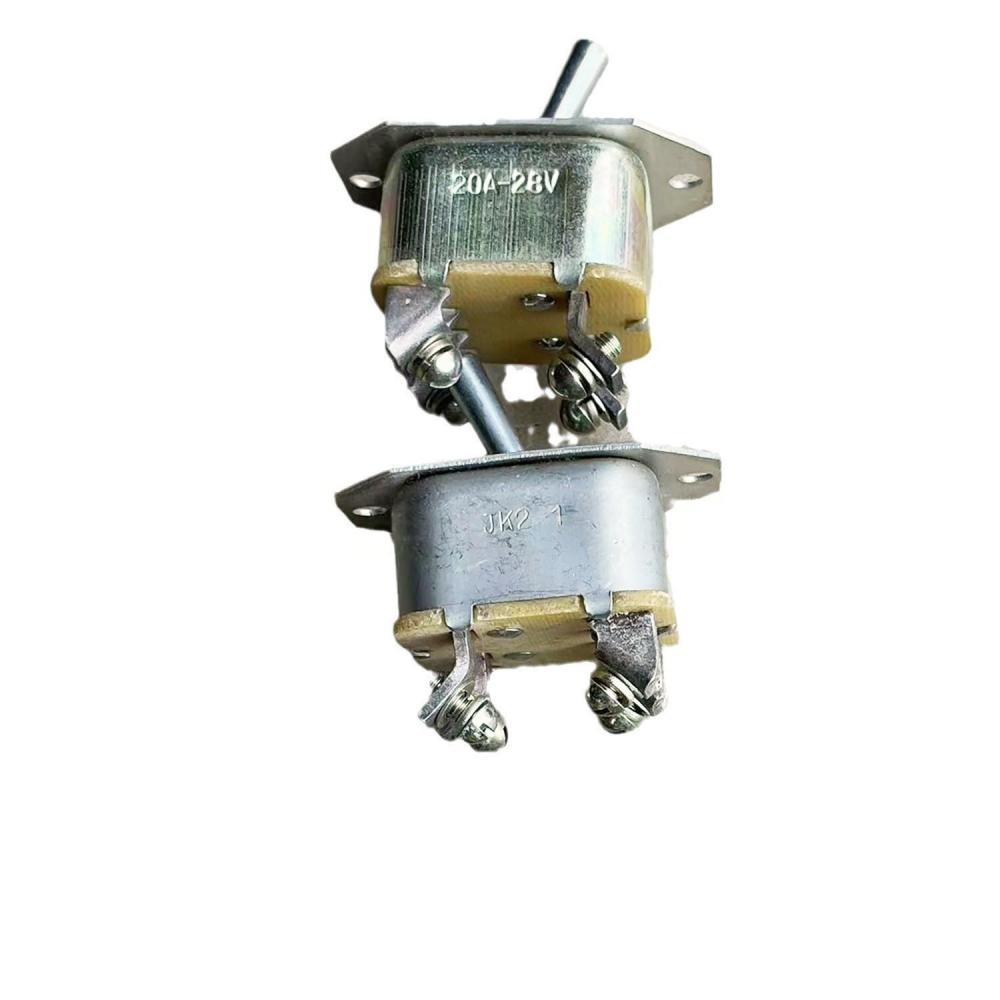

بالا: رله نظامی سری JK2-1 (قطوط فلزی هرمتیک). برای طرح ابعادی، پیکربندی پین، و گزارش های صلاحیت محیطی با YM تماس بگیرید.

ویژگی ها و مزایای کلیدی برای برنامه های کاربردی هوانوردی، هواپیماهای بدون سرنشین و قطار

• سوئیچینگ با توان بالا (20A @ 28V DC): قابلیت جابجایی شیر برقی استارت موتور، موتورهای محرک و روشنایی با شدت بالا - ایده آل برای هواپیما و تجهیزات سنگین.
• قدرت سیم پیچ بسیار کم (0.3-0.43W): تولید گرما را کاهش می دهد و اجازه می دهد تا مستقیماً از منطق اویونیک استفاده کنید (به عنوان مثال، 28 ولت TTL/CMOS) - بار منبع تغذیه را به حداقل می رساند.
• آب بندی فلزی هرمتیک (≤10-3 Pa·cm³/s): مهر و موم شیشه به فلز از تماس ها در برابر رطوبت، اسپری نمک و تغییرات فشار ارتفاع محافظت می کند - عملکرد قابل اعتماد را در محفظه های پهپاد بدون فشار و محفظه موتور تضمین می کند.
• سوئیچینگ سریع (≤4ms) و ایزولاسیون بالا: قدرت دی الکتریک 500Vrms و عایق بیش از 500MΩ از تداخل و قوس الکتریکی در مدارهای ولتاژ بالا جلوگیری می کند.
• تحمل دما و لرزش گسترده: عملکرد -55 درجه سانتیگراد تا +85 درجه سانتیگراد و ارتعاش 20 گرمی الزامات RTCA/DO-160 و MIL-STD-810 را برآورده می کند - مناسب برای ازدحام پهپادها و قطارهای ریلی.
• مقاومت تماس کم و عمر طولانی: مقاومت اولیه ≤50mΩ و چرخه های الکتریکی 1×105 در بار نامی - فرکانس نگهداری را کاهش می دهد.

مزیت مهندسی YM: JK2-1 از فناوری مدار مغناطیسی پیشرفته سوئیچ هوانوردی نظامی ما و خانواده سوئیچ‌های راکر هواپیمای تایید شده استفاده می‌کند که برای بارهای با جریان بالا مقیاس‌بندی شده‌اند. در مقایسه با رله‌های تجاری، این رله درجه نظامی، هرمسیتی واقعی و عمر طولانی‌تری را ارائه می‌دهد، که آن را به انتخاب ارجح برای توزیع نیروی حیاتی مأموریت تبدیل می‌کند. برای سیستم‌های کنترل کامل، YM همچنین سوئیچ راکر هوانوردی با درجه نظامی ، سوئیچ‌های چرخشی درجه نظامی ، سوئیچ رمزگذاری هوانوردی با درجه نظامی ، و کانکتور هوانوردی gx را ارائه می‌کند - یک راه‌حل یک‌جا برای مدیریت انرژی هواپیما، پهپاد و قطار.

نحوه استفاده از رله نظامی JK2-1 - گام به گام

1. شناسایی سیم پیچ و پین های تماسی: JK2-1 معمولاً دارای دو پایه سیم پیچ (مثبت و منفی) و دو یا چهار پایه تماس (متداول، NO، NC) است. برای پین‌وت دقیق (TO-5 یا پایه مشابه) به دیتاشیت مراجعه کنید.
2. اعمال ولتاژ سیم پیچ: +28 ولت DC را به پایه سیم پیچ + و زمین را به پین ​​سیم پیچ متصل کنید. هنگامی که ولتاژ از 21 ولت (75 درصد اسمی) فراتر رود، رله فعال می شود. برای بارهای القایی، یک دیود فلایبک در سراسر سیم پیچ اضافه کنید.
3. اتصال بار: منبع تغذیه را به ترمینال مشترک و بار (به عنوان مثال، استارت موتور، کنترل کننده موتور هواپیمای بدون سرنشین) را به ترمینال معمولی باز (NO) وصل کنید. هنگامی که انرژی می گیرد، بار نیرو دریافت می کند.
4. مهار قوس (برای بارهای القایی): برای بارهای موتور یا شیر برقی، یک snubber (شبکه RC) یا یک دیود را در سراسر کنتاکت بار نصب کنید تا عمر رله افزایش یابد.
5. نصب PCB: رله را به یک سوکت یا مستقیماً روی PCB لحیم کنید. هنگام لحیم کاری از یک هیت سینک (حداکثر 260 درجه سانتیگراد به مدت 5 ثانیه) استفاده کنید. از ورود شار خودداری کنید - از شار بدون تمیز استفاده کنید.
6. تست عملکرد: ولتاژ سیم پیچ را اعمال کنید و افت ولتاژ را در سراسر کنتاکت های بسته اندازه گیری کنید - باید کمتر از 100mV در 20A باشد. مقاومت عایق بیش از 10MΩ بین کنتاکت های باز را خاموش و بررسی کنید.

نکته حرفه‌ای برای یکپارچه‌کننده‌های سیستم: برای سیستم‌های خاتمه پرواز هواپیماهای بدون سرنشین (FTS)، از JK2-1 در یک پیکربندی معمولی بسته استفاده کنید تا در صورت قطع برق، برق را قطع کنید و عملکرد ایمن را ارائه دهید. YM می‌تواند براکت‌های نصب سفارشی و مهارهای از پیش سیم‌کشی شده را ارائه دهد.

سناریوهای کاربردی و مزایای کلیدی خریدار

کاربردهای نظامی و تجاری معمولی

• کنترل موتور هواپیما: رله استارت، قدرت احتراق و سوپاپ های خاموش کننده سوخت - درجه بندی 20A جریان های هجومی بالا را کنترل می کند.
• توزیع نیروی پهپاد: سوئیچینگ باتری اصلی، توان محموله و جداسازی کنترلر پرواز - سبک وزن و مهر و موم شده برای پهپادها.
• سیستم‌های قطار و راه‌آهن: کنترل روشنایی، محرک‌های درب، و نیروی کمکی - مقاوم در برابر لرزش و محدوده دمایی گسترده.
• تجهیزات پشتیبانی زمینی (GSE): کنتاکتورهای ژنراتور، رله های پمپ هیدرولیک و شارژرهای باتری - بادوام برای محیط های صحرایی.
• وسایل نقلیه نظامی و سیستم‌های دریایی: نیروی برجک، تجهیزات ارتباطی و رله‌های سیستم تسلیحاتی - برای شرایط سخت به‌صورت هرمتیک مهر و موم شده‌اند.

ارزش مستقیم برای خریداران بین المللی (ساختارهای دفاعی، سازندگان پهپاد، ادغام کنندگان راه آهن)

• قابلیت اطمینان سیستم بهبود یافته: آب بندی هرمتیک شکست های اکسیداسیون تماسی را از بین می برد - بازگشت میدان و تعمیر و نگهداری برنامه ریزی نشده را کاهش می دهد.
• مصرف برق کاهش یافته: توان بسیار کم کویل (حداکثر 0.43 وات) تولید گرما را کاهش می دهد و عمر باتری را در هواپیماهای بدون سرنشین و هواپیماهای الکتریکی افزایش می دهد.
• تدارکات ساده شده: JK2-1 با بسیاری از رله های نظامی قدیمی (مانند Teledyne، CII) سازگار است - هزینه های صلاحیت مجدد را کاهش می دهد.
• انطباق جهانی: واجد شرایط MIL-PRF-39016، مطابق با RoHS/REACH، با ساخت AS9100D - آماده برای قراردادهای FMS و دفاع مستقیم.

برای برنامه های هواپیما یا پهپاد جدید، YM سفارشی سازی ولتاژ سیم پیچ، مواد تماس و تنظیمات نصب را ارائه می دهد. نمونه های مهندسی در دسترس برای تست صلاحیت.

گواهینامه ها و انطباق

• MIL-PRF-39016 (هرمتیک، رله قدرت) - اطلاعات صلاحیت در صورت درخواست در دسترس است.
• RTCA/DO-160G (شرایط محیطی برای تجهیزات هوابرد): برای دما/ارتفاع، لرزش، رطوبت و اسپری نمک تست شده است.
• MIL-STD-810G (محیط زیست - شوک، لرزش، درجه حرارت شدید).
• تولید گواهینامه ISO 9001:2015 و AS9100D (مدیریت کیفیت هوافضا).
• مطابق با RoHS 2011/65/EU & REACH (EC 1907/2006) - اعلامیه کامل مواد.
• هرمتیکی: 100% تست شده در MIL-STD-883، روش 1014 - نرخ نشت ≤10-3 Pa·cm3/s.

هر لات تولیدی 100٪ از نظر مقاومت سیم پیچ، ولتاژ بالا و پایین رفتن، مقاومت تماس در 20A، مقاومت دی الکتریک و مقاومت عایق بررسی می شود. رله های نمونه در هر MIL-STD-1580 تحت تجزیه و تحلیل فیزیکی مخرب (DPA) قرار می گیرند. گواهی انطباق (CoC) و داده های آزمایشی با هر محموله ارائه می شود.

گزینه های سفارشی سازی

YM از انواع JK2-1 مناسب برای هواپیماها، پهپادها و سکوهای قطار پشتیبانی می کند. سفارشات حجمی می تواند شامل موارد زیر باشد:

• ولتاژ کویل: 12 ولت، 24 ولت، 28 ولت، 48 ولت DC - سفارشی شده برای مطابقت با اتوبوس برق خودرو.
• مواد تماس: اکسید نقره-کادمیم (استاندارد، 20A)، روکش طلا (سطح پایین)، یا تنگستن (هجوم زیاد).
• سبک و پایان پایانه: قلاب لحیم کاری، DIP مستقیم یا نصب روی سطح. آبکاری طلا یا قلع
• افزایش آب بندی: دریافت کننده داخلی اضافی برای محیط های حساس به هیدروژن (فضا/اویونیک).
• سطح غربالگری: تجاری (استاندارد)، با قابلیت اطمینان بالا (100% سوختن، چرخه دما)، یا سطح فضایی (DPA، آزمایش تشعشع).
• علامت گذاری: حکاکی لیزری شماره قطعه مشتری، کد تاریخ یا مهر بازرسی.

تیم مهندسی ما از برنامه‌ها پشتیبانی می‌کند، از جمله منحنی‌های درجه‌بندی حرارتی، توصیه‌های مدار راننده و مدل‌های SPICE. حداقل مقدار سفارش برای انواع سفارشی اعمال می شود - در مورد نیازهای خود با YM تماس بگیرید.

فرآیند تولید و تضمین کیفیت (گواهینامه AS9100D)

خط تولید رله نظامی YM از یک فرآیند بدون نقص و کاملاً قابل ردیابی پیروی می کند که برای برآورده کردن AS9100D و دقیق ترین نیازهای مشتری برای برنامه های هوافضا و دفاعی طراحی شده است.

• کنترل مواد دریافتی: تأیید صددرصدی آلیاژهای مغناطیسی، سیم‌های تماسی، پیش‌فرم‌های شیشه‌ای و قوطی‌های فلزی - همه از تامین‌کنندگان تایید شده هوافضا با قابلیت ردیابی COC و دسته‌ای.
• سیم پیچ و کپسوله سازی سیم پیچ: سیم پیچی دقیق با کنترل کشش خودکار. کپسوله سازی خلاء با استفاده از اپوکسی با گاز خروجی کم (سازگار با گاز خروجی ناسا).
• مجموعه تماس در اتاق تمیز کلاس 100: تراز کردن کنتاکت ها در زیر میکروسکوپ 40x. اندازه گیری نیروی تماس پویا برای اطمینان از مقاومت اولیه ≤50mΩ.
• آب بندی و تشخیص نشت هرمتیک: جوشکاری مقاومتی در جو نیتروژن خشک. تست نشت طیف سنجی جرمی هلیوم 100% (حساسیت 10-4 Pa·cm3/s).
• غربالگری محیطی (100٪ برای قطعات با ربط بالا): شوک حرارتی (65- تا 125 درجه سانتیگراد، 10 سیکل)، شتاب ثابت (10000 گرم) و سوختن (168 ساعت در 125 درجه سانتیگراد با عملکرد دوره ای).
• تست نهایی الکتریکی: سیستم تست خودکار (ATS) ولتاژ بالا آمدن/افتاده، زمان کارکرد/رهاسازی، جهش تماس، مقاومت تماس دینامیکی در 20A و مقاومت عایق را در 500VDC اندازه‌گیری می‌کند.
• تجزیه و تحلیل فیزیکی مخرب (DPA): یک واحد در هر لات به صورت مقطعی و در هر MIL-STD-1580 برای کار داخلی بررسی می شود.

YM با دهه‌ها تجربه در تولید سوئیچ درجه نظامی و سوئیچ کدگذاری هوانوردی ، رله‌ها را برای پیمانکاران اصلی دفاعی، تولیدکنندگان هواپیماهای بدون سرنشین و یکپارچه‌سازهای راه‌آهن عرضه کرده است. JK2-1 به گونه ای ساخته شده است که از انتظارات قابلیت اطمینان هواپیماهای نسل بعدی، ازدحام پهپادها و قطارهای پرسرعت فراتر رود.
