ویژگی های محصول

مدل شماره: JRW-211M TO-5

نام تجاری: YM

Output: Dc

Relay Type: Telecom

Ambient Temperature: -65℃~125℃

Sinusoidal Vibration: 30g,(10～3000)Hz

Random Vibration: 0.4g²/Hz,239.1m/s²

Cyclone: 4.39kPa

Accelerated Speed: L grade: 50g, M grade: 100g

Coil Power Consumption: ≤0.5W

Contact Load And Life: Resistance, 1A,28 Vd.c., 1× 10⁵ times Resistance, 0.25A,115 Va.c., 1×10⁵ times Low level (10-50) μA, (10-50) mV, 1×10⁵ times

وزن: ≤2.55 گرم

رله فلزی هوانوردی نظامی JRW-211M TO-5: رله مهر و موم ممتاز برای کاربردهای درخواستی

YM JRW-211M را ارائه می دهد، یک رله آب بندی فلزی نظامی با کارایی بالا و درجه نظامی که برای قابلیت اطمینان استثنایی در سیستم های مهم هوانوردی، هوافضا و نظامی مهندسی شده است. این رله 27 ولت DC که به عنوان یک جایگزین مستقیم عالی برای قطعات قدیمی مانند سری Teledyne 412 و Deutsch TS طراحی شده است، دوام بی نظیری را در شرایط محیطی شدید ارائه می دهد.

این رله هوانوردی دارای یک مهر و موم مقاوم فلزی TO-5 است که محافظت نهایی را در برابر آلودگی ها، رطوبت و شوک تضمین می کند. این راه‌حل ایده‌آل برای ادغام PCB Board Relay در کنترل‌کننده‌های پرواز پهپاد، سیستم‌های مدیریت موتور هواپیما و سایر پلت‌فرم‌های با لرزش بالا است که در آن‌ها خرابی گزینه‌ای نیست.

تصاویر محصول

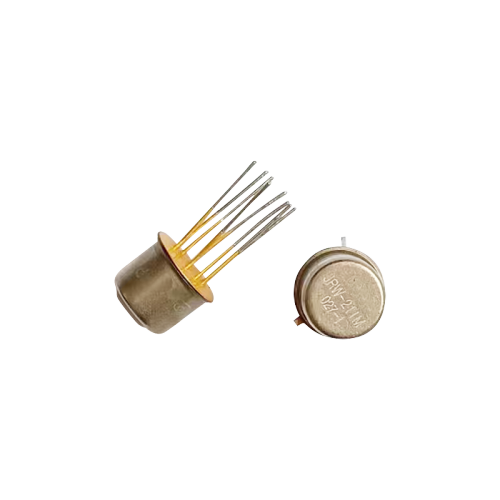

JRW-211M Military Aviation Metal Relay - Primary View

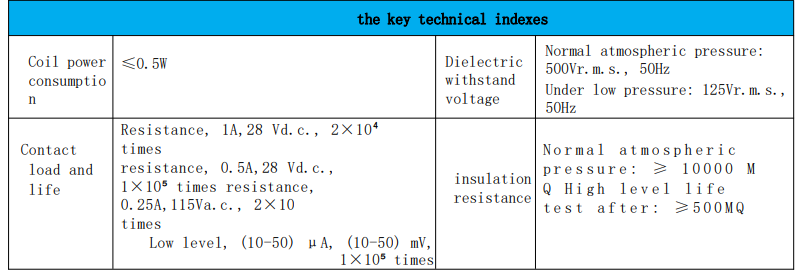

JRW-211M Relay comparison and specification diagram

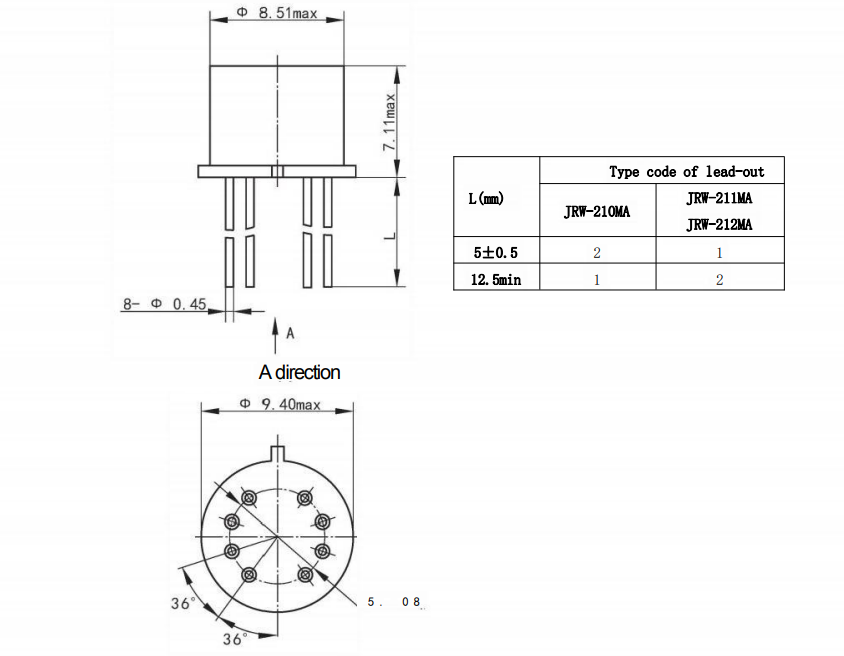

JRW-211M Dimensional drawing and sealing detail

ویژگی ها و مزایا

JRW-211M با طراحی و معیارهای عملکرد استثنایی خود در رده رله فلزی نظامی متمایز است.

مزایای عملکرد اصلی

آماده محیطی شدید: محفظه فلزی مهر و موم شده هرمتیک عملکرد را تحت فشار کم، رطوبت بالا و محدوده دمایی وسیع تضمین می کند.
عمر الکتریکی برتر: برای عملیات 1x10^6 در بار مقاومتی 1A، 28 ولت DC طراحی شده است که یکپارچگی سیستم را در دراز مدت تضمین می کند.
سوئیچینگ فوق سریع: زمان عمل و انتشار ≤4 میلی ثانیه، امکان کنترل دقیق در مدارهای پرسرعت، قابل مقایسه با رله های سیگنال PCB پیشرفته.
تماس با قابلیت اطمینان بالا: مقاومت تماس اولیه ≤50mΩ، حفظ عملکرد پایدار حتی پس از آزمایش چرخه عمر گسترده.
مصرف برق کم: مصرف برق کویل بین 0.3 و 0.43 وات، بهینه سازی بهره وری انرژی در طراحی های حساس به انرژی.

لبه تولید ما

تخصص YM در تولید رله برق صنعتی تضمین می کند که JRW-211M با کنترل فرآیند دقیق تولید می شود. این تمرکز بر کیفیت، آن را نه تنها برای هوانوردی نظامی، بلکه برای برنامه‌های کاربردی رله خودرو و رله انرژی جدید که در آن آب بندی و دوام بسیار مهم است، جایگزین قابل اعتمادی می‌سازد.

مشخصات فنی

پارامترهای الکتریکی

ولتاژ کویل: 27 ولت DC (استاندارد). سایر ولتاژها در صورت درخواست موجود است.
مصرف برق کویل: (0.3 ~ 0.43) وات.
رتبه تماس (مقاومتی): 1A @ 28V DC.
عمر الکتریکی: 1 x 10^6 عملیات در بار نامی.
سوئیچینگ سطح پایین: قابلیت (10~50)μA، (10~50)mV برای عملیات 1x10^6.
مقاومت تماس: اولیه ≤50mΩ. تست پس از عمر ≤200mΩ.
زمان سوئیچینگ: زمان فعال سازی و انتشار ≤4 میلی ثانیه.

پارامترهای مکانیکی و محیطی

قدرت دی الکتریک: 500 Vr.ms، 50Hz (در فشار معمولی)؛ 250Vr.ms، 50Hz (در فشار کم).
مقاومت عایق: > 500MΩ (معمولی)؛ > 50MΩ (پس از تست زندگی در سطح بالا).
وزن: <3 گرم
یکپارچگی مهر و موم (نرخ نشت هلیوم): ≤ 1.0 x 10^-3 Pa·cm³/s.
ساخت: پکیج TO-5 Metal Hermetic.

نحوه ادغام رله JRW-211M

برای اجرای مطمئن این مراحل کلی را دنبال کنید. همیشه برای طراحی خاص خود به دیتاشیت کامل مراجعه کنید.

تأیید مدار: تأیید کنید که مدار درایور شما ولتاژ صحیح سیم پیچ 27 ولت DC را ارائه می دهد و در محدوده مصرف برق مشخص شده قرار می گیرد.
چیدمان PCB: ردپای PCB را با توجه به پین اوت TO-5 طراحی کنید. از فواصل خزش و فاصله کافی برای جداسازی با ولتاژ بالا اطمینان حاصل کنید.
لحیم کاری: از تکنیک های لحیم کاری مناسب با دمای کنترل شده برای جلوگیری از آسیب رساندن به مهر و موم هرمتیک استفاده کنید.
تست: پس از نصب، عملکرد سوئیچینگ، مقاومت تماس و مقاومت عایق را بررسی کنید تا مطمئن شوید که در هنگام مونتاژ آسیبی نمی بیند.
حفاظت از محیط زیست: در حالی که رله مهر و موم شده است، اطمینان حاصل کنید که تخته اطراف در صورت استفاده در محیط های خشن به اندازه کافی مطابقت دارد.

سناریوهای کاربردی

JRW-211M برای سوئیچینگ ماموریت حیاتی که در آن شکست می تواند منجر به از دست دادن سیستم شود، طراحی شده است.

صنایع اولیه

نظامی و هوانوردی: سیستم های کنترل پرواز، واحدهای نظارت بر موتور (رله برد PCB)، تجهیزات ارتباطی و کنترل های خودروهای پشتیبانی زمینی.
سیستم های بدون سرنشین (پهپادها/ پهپادها): توزیع نیرو، کنترل محموله و مدیریت موتور در هواپیماهای بدون سرنشین شناسایی و تحویل.
صنعتی با قابلیت اطمینان بالا: اینترلاک های ایمنی، ابزار دقیق و ماژول های کنترل در سیستم های نفت و گاز، دریایی و راه آهن.
فناوری نوظهور: می تواند برای عملکردهای کنترل کمکی در برنامه های رله انرژی جدید مانند سیستم های مدیریت باتری (BMS) که در آن اجزای مهر و موم شده سودمند هستند، سازگار شود.

ارزش پیشنهادی برای خریداران

کاهش زمان از کار افتادن سیستم: طول عمر و قابلیت اطمینان استثنایی چرخه های تعمیر و نگهداری و تعویض را به حداقل می رساند.
ساده‌سازی منبع‌یابی: جایگزینی مستقیم برای رله‌های Teledyne و Deutsch منسوخ یا غیرقابل یافتن، که محدودیت‌های زنجیره تامین را کاهش می‌دهد.
کاهش خطر: ساخت و ساز درجه نظامی خطر شکست میدانی در سیستم های گران قیمت را کاهش می دهد و از شهرت برند شما محافظت می کند.
انعطاف‌پذیری طراحی: بسته فشرده و مهر و موم شده TO-5 امکان استفاده در طرح‌های دارای محدودیت فضا و محیط‌زیست را فراهم می‌کند.

کیفیت و فرآیند تولید

فلسفه ساخت YM تضمین می کند که هر رله حالت جامد و اجزای الکترومکانیکی مانند JRW-211M با بالاترین استانداردها مطابقت دارد.

فرآیند کنترل شده ما

مهندسی دقیق: قطعات در یک محیط تمیز و کنترل شده با استفاده از ماشین آلات خودکار برای سازگاری تولید می شوند.
تست 100٪: هر رله برای مقاومت در برابر تماس، ولتاژ کشش/افتاده، مقاومت عایق و استحکام دی الکتریک تحت آزمایش های الکتریکی دقیق قرار می گیرد.
تأیید مهر و موم هرمتیک: آزمایش نشت هلیوم در سطح دسته ای برای تضمین یکپارچگی مهر و موم TO-5 انجام می شود، یک گام مهم برای رله آب بندی فلزی واقعی.
نمونه برداری از چرخه عمر: چرخه زندگی تهاجمی و تست استرس محیطی بر روی نمونه های تولیدی انجام می شود تا ادعاهای عملکرد بلندمدت را تأیید کند.

سوالات متداول (سؤالات متداول)

Q1: آیا JRW-211M جایگزین مستقیم رله Teledyne 412 است؟

A1: بله، JRW-211M به عنوان ارتقاء و جایگزینی سازگار با فرم، مناسب و عملکرد برای سری Teledyne 412 طراحی شده است که اغلب با پارامترهای عملکرد بهبود یافته است. همیشه مشخصات پین اوت و کویل را بر اساس نیازهای خاص خود بررسی کنید.

Q2: تفاوت اصلی بین مهر و موم "فلزی" و مهر و موم اپوکسی پلاستیکی چیست؟

A2: یک مهر و موم فلزی هرمتیک واقعی (بسته TO-5) یک سد کامل ضد گاز ایجاد می کند و از ورود گازهای جوی و رطوبت به داخل حفره رله در طول دهه ها جلوگیری می کند. مهر و موم های پلاستیکی یا اپوکسی می توانند اجازه ورود تدریجی رطوبت را بدهند که می تواند منجر به اکسیداسیون تماس و شکست در محیط های خشن شود.

Q3: آیا می توان از این رله هم برای سیگنال سطح پایین و هم برای سوئیچینگ برق استاندارد استفاده کرد؟

A3: کاملاً. JRW-211M برای بارهای مقاومتی استاندارد 1A/28V DC و سوئیچینگ سطح بسیار پایین (میکروولت/میکروآمپر) آزمایش و رتبه بندی شده است و آن را به یک رله 27 ولتی 8 پین DPDT همه کاره برای بردهای کنترل سیگنال مختلط تبدیل می کند.

Q4: آیا YM سفارشی سازی را برای این مدل رله ارائه می دهد؟

A4: بله. در حالی که JRW-211M یک آیتم استاندارد است، YM در راه حل های رله تخصص دارد. ما گزینه های سفارشی سازی شامل ولتاژهای مختلف سیم پیچ، پیکربندی های سرب و پروتکل های آزمایش ویژه برای پروژه های OEM و ODM را در خطوط تولید خود ارائه می دهیم، از جمله رله پلاریزه JH-2S و انواع رله رله مغناطیسی مهر و موم شده .

Q5: چگونه JRW-211M با یک رله برق صنعتی استاندارد مقایسه می شود؟

A5: JRW-211M به دلیل طراحی درجه نظامی، آب بندی هرمتیک فلزی و پروتکل های تست دقیق، از رله های صنعتی استاندارد در توانایی خود برای مقاومت در محیط های شدید (ارتعاش، شوک، چرخه دما، فشار کم) پیشی می گیرد. این برای کاربردهایی ساخته شده است که رله های استاندارد طول عمر کمتری دارند.
