رله فلزی مهر و موم شده DPDT JZC-1M 27V

بررسی اجمالی محصول

JZC-1M RG4.553.029 یک رله آب بندی فلزی درجه نظامی با مهر و موم هرمتیک است که به عنوان جایگزینی مستقیم با عملکرد مناسب برای رله های روسی منسوخ (مثلا سری RG4.553.029) طراحی شده است. این رله فلزی نظامی دارای پیکربندی تماس DPDT (2 فرم C) ، بسته بندی قوطی فلزی 8 پین و سیم پیچ 27 ولت DC (سازگار با سیستم های هواپیمای 28 ولت) است. JZC‑1M با مصرف برق بسیار کم سیم پیچ (0.3 تا 0.43 وات)، زمان کارکرد/رهاسازی سریع (≤4 میلی ثانیه)، و قدرت دی الکتریک بالا (500 Vrms)، برای کنترل پرواز، توزیع نیروی پهپاد، سیستم های اویونیک، رادار، و سیستم های مدیریت موتور ایده آل است. ساختار آب بندی شده شیشه به فلز آن نشت ≤10-3 Pa·cm3/s را تضمین می کند و از تماس های داخلی در برابر رطوبت، بخارات سوخت و تغییرات فشار ارتفاع محافظت می کند. به عنوان یک محصول اصلی در مجموعه رله‌های نظامی YM - که شامل رله پلاریزه ، رله لچینگ ، رله برد PCB ، رله خودرو ، و رله برق صنعتی می‌شود - JZC-1M برای ارتقاهای قدیمی و برنامه‌های دفاعی جدید قابلیت اطمینان بی‌خطری را ارائه می‌کند.

مشخصات فنی

پارامترهای سیم پیچ (27 ولت DC)

• مصرف برق کویل: (0.3-0.43) W - بسیار کم برای رله نظامی DPDT
• ولتاژ اسمی سیم پیچ: 27 ولت DC (سازگار با سیستم های هواپیما 28 ولت)
• ولتاژ بالابر (حداکثر): 75 درصد اسمی
• ولتاژ افت (دقیقه): 10 درصد اسمی
• مقاومت سیم پیچ (در 25 درجه سانتیگراد): تقریبا 1700–2400Ω

رتبه بندی تماس (DPDT - 2 فرم C)

• حداکثر جریان سوئیچینگ (مقاومتی): 1 آمپر در 28 ولت DC (شرایط تست مرجع)
• قابلیت سوئیچینگ سطح پایین: (10-50)μA، (10-50)mV - عملیات 1×105، ایده آل برای مدارهای خشک
• مقاومت تماس اولیه: ≤50mΩ. تست پس از زندگی ≤200mΩ

زمان بندی و جداسازی

• زمان عمل (عملکرد): ≤4ms (معمولی ≤3ms)
• زمان انتشار: ≤4ms
• قدرت دی الکتریک (اتمسفر معمولی): 500Vr.ms، 50Hz بین کنتاکت ها و مورد. تحت فشار کم: 250 Vr.ms
• مقاومت عایق (اتمسفر معمولی): > 500MΩ در 500V DC. پس از تست عمر سطح بالا: >50MΩ

مکانیک و محیط زیست (درجه نظامی)

• وزن: <3 گرم - سبک وزن برای استفاده در هوا
• آب بندی (نرخ نشت): ≤10-3 Pa·cm³/s (هرمتیک، آب بندی شیشه به فلز)
• محدوده دمای کارکرد: -65 درجه سانتیگراد تا +125 درجه سانتیگراد
• شوک و لرزش: 50 گرم، نیمه سینوسی 6 میلی ثانیه را تحمل می کند. 10-2000 هرتز، 20 گرم ارتعاش تصادفی در هر MIL-STD-810
• سبک ترمینال: قوطی فلزی 8 پین (روکش طلا) - مطابق با ردپای رله روسی

همه پارامترها در دمای 25 درجه سانتیگراد تأیید می شوند. JZC-1M الزامات MIL-PRF-39016 را برآورده می کند و کاملاً با RG4.553.029 و رله های معادل روسی قابل تعویض است.

تصاویر و تصاویر محصول

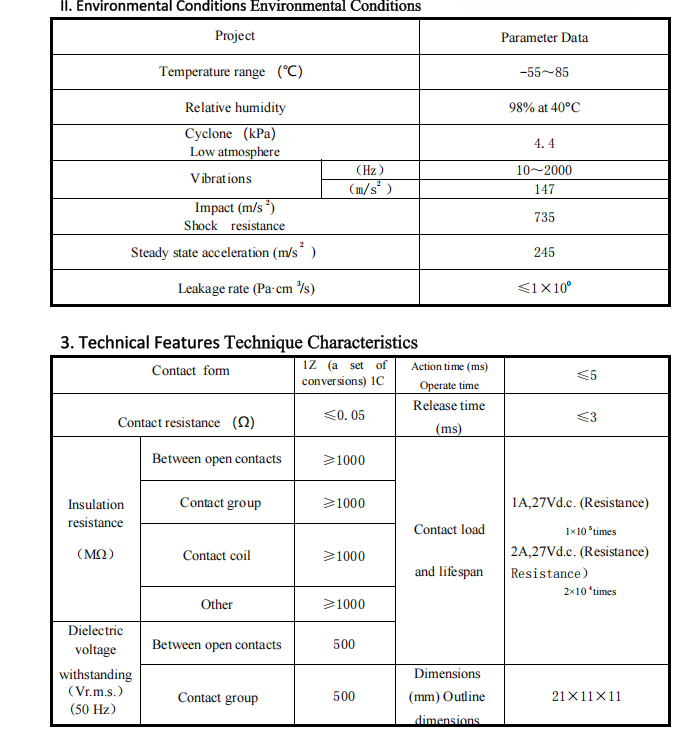

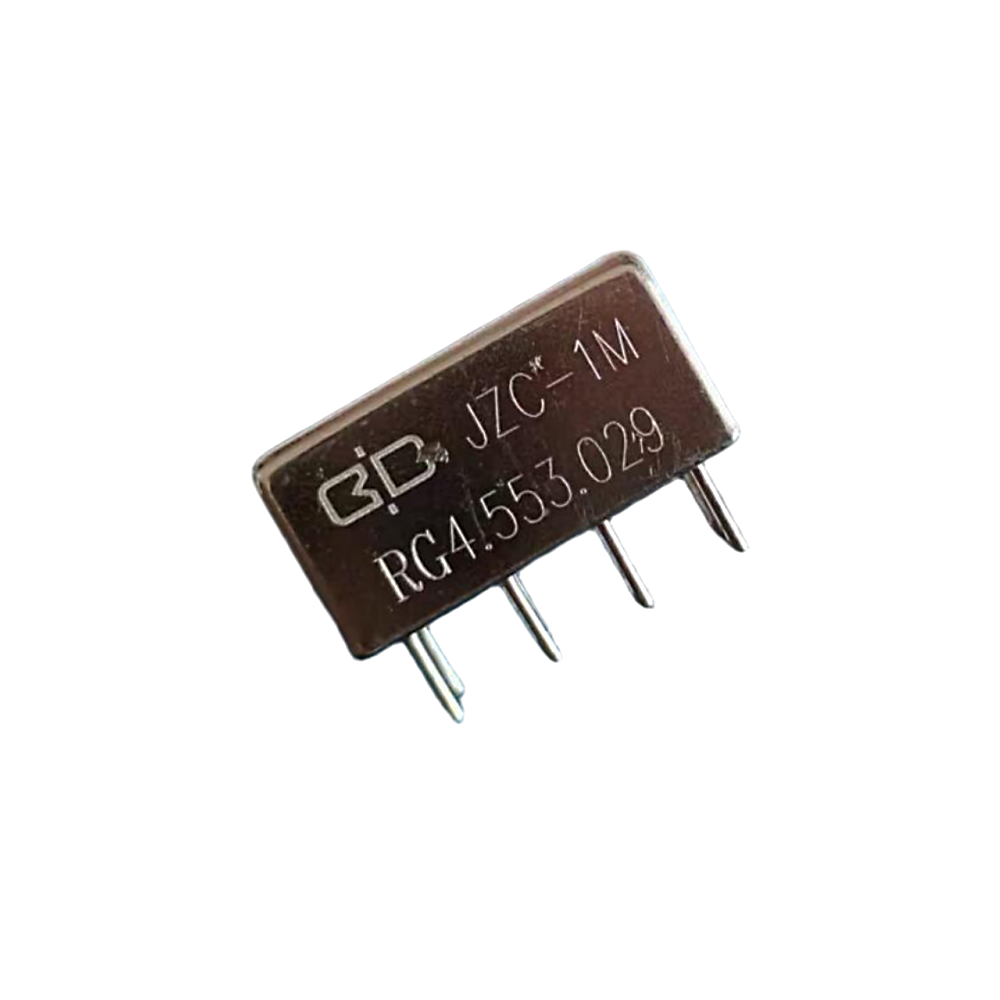

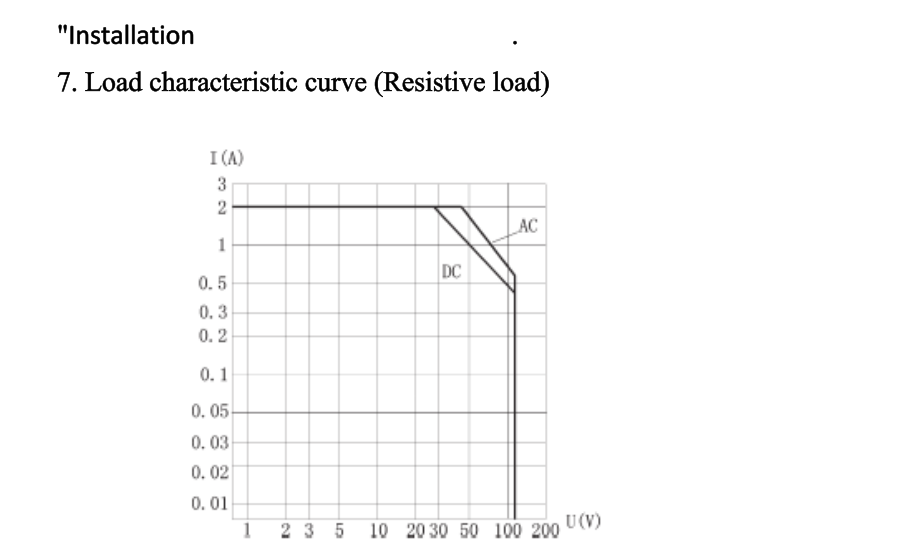

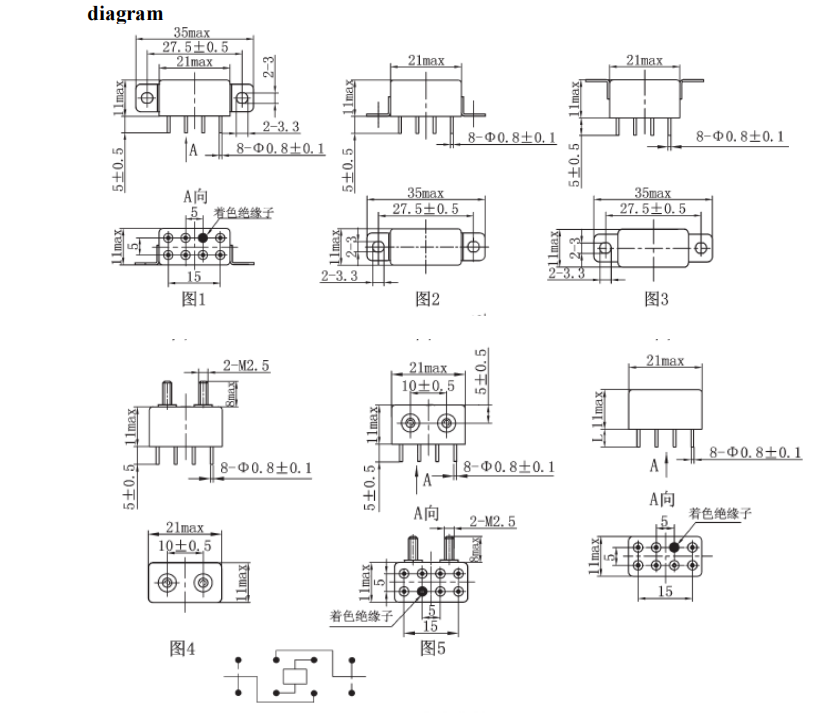

در بالا: رله JZC-1M - نمای فیزیکی، بسته بندی، برگه مشخصات، نقشه کلی و منحنی های عملکرد. برای اطلاعات برگه کامل و گزارش های صلاحیت با YM تماس بگیرید.

ویژگی ها و مزایا کلیدی – تعویض مستقیم رله روسیه

• جایگزینی دقیق برای RG4.553.029: همان پین اوت، ابعاد نصب و درجه بندی الکتریکی - بدون نیاز به طراحی مجدد برای تجهیزات قدیمی روسی.
• آب بندی فلزی هرمتیک (≤10-3 Pa·cm³/s): درزگیر شیشه به فلز در برابر رطوبت، پاشش نمک، بخارات سوخت و تغییرات ارتفاع محافظت می کند - عملکرد قابل اعتماد را در محوطه های هواپیما بدون فشار و محفظه های هواپیماهای بدون سرنشین تضمین می کند.
• قدرت سیم پیچ بسیار کم (0.3-0.43W): تولید گرما و بار منبع تغذیه را کاهش می دهد - ایده آل برای هواپیماهای اویونیک با باتری و پهپادهای با استقامت طولانی.
• سوئیچینگ سریع (≤4ms) و ایزولاسیون بالا: قدرت دی الکتریک 500Vrms و عایق بیش از 500MΩ از تداخل در محیط های سیگنال مختلط جلوگیری می کند.
• تحمل دما و لرزش گسترده: -65 درجه سانتیگراد تا +125 درجه سانتیگراد و 20 گرم ارتعاش با RTCA/DO-160 و MIL-STD-810 - مناسب برای جنگنده ها، پهپادها، هلیکوپترها و وسایل نقلیه زمینی.
• سوئیچینگ عالی سیگنال در سطح پایین: کنتاکت‌های با روکش طلا به‌طور قابل اعتمادی به 10μA / 10mV کاهش می‌یابند - برای مالتی پلکس کردن حسگر، I/O اویونیک و رایانه‌های ماموریت عالی است.

مزیت مهندسی YM: JZC-1M از فناوری مدار مغناطیسی پیشرفته از خانواده رله Latching و Relay Polarized ما بهره می‌برد و نیروی تماس ثابت و حداقل جهش را تضمین می‌کند. به عنوان یک رله فلزی واقعی نظامی ، از رله های منسوخ روسیه در هرمتیک و عمر تماس بهتر عمل می کند. برای یکپارچه‌سازی کامل سیستم، YM ​​همچنین میکروسوئیچ هوانوردی ، سوئیچ راکر هوانوردی ، و رابط هوانوردی نظامی را ارائه می‌دهد - یک راه‌حل یک‌جا برای ارتقاء دفاعی.

نحوه استفاده از JZC-1M (تعویض رله روسیه) - گام به گام

1. بررسی سازگاری پین اوت: نمودار پین‌آت JZC-1M را با سوکت RG4.553.029 موجود خود مقایسه کنید – آنها یکسان هستند (DPDT، پایه قوطی فلزی 8 پین).
2. رله قدیمی را جدا کنید: رله روسی موجود را از PCB یا سوکت جدا کنید یا از برق جدا کنید. پد/سوکت را با ایزوپروپیل الکل تمیز کنید.
3. نصب JZC-1M: رله جدید را در سوکت یا سوراخ PCB قرار دهید. از جهت گیری صحیح (نشانگر پین 1) اطمینان حاصل کنید.
4. لحیم کاری (در صورت نصب PCB): از لحیم کاری هسته رزین 60/40، دمای آهن ≤260 درجه سانتیگراد، مدت زمان ≤5 ثانیه در هر پین استفاده کنید. از ورود شار خودداری کنید.
5. درایو سیم پیچ: +27 ولت DC را روی پین های سیم پیچ اعمال کنید (قطبیت را رعایت کنید). رله زمانی که ولتاژ از 20.25 ولت (75 درصد نامی) فراتر رود، انرژی می گیرد.
6. تست عملکرد: سیم پیچ را انرژی دهید و مقاومت تماس را در هر قطب اندازه گیری کنید (باید ≤50mΩ باشد). عایق بیش از 10MΩ بین کنتاکت های باز را خاموش کرده و بررسی کنید.

نکته حرفه ای برای تدارکات: YM یک بسته اطلاعات فنی کامل از جمله کد CAGE، پشتیبانی انتساب NSN و قابلیت ردیابی کامل را ارائه می دهد - تدارکات و پشتیبانی نظامی را ساده می کند.

سناریوهای کاربردی و مزایای کلیدی خریدار

کاربردهای معمول نظامی و هوافضا

• نوسازی هواپیماهای قدیمی: رله های منسوخ RG4.553.029 روسی را در هواپیماهای سری MiG، Su، Il جایگزین کنید - قابلیت اطمینان را بدون تغییر سیم کشی بهبود می بخشد.
• توزیع نیروی پهپاد و کنترل پرواز: ایزوله سازی باتری، سوئیچینگ بار و سیستم های خاتمه پرواز - سبک وزن و مهر و موم شده هرمتیک.
• پناهگاه های رادار و ارتباطات: مسیریابی سیگنال و سوئیچینگ قدرت در سیستم های قابل استقرار در میدان - در برابر رطوبت و گرد و غبار مقاومت می کند.
• سیستم های موشکی و تسلیحاتی: پیکربندی DPDT اجازه می دهد تا مدارهای تسلیح اضافی و سوئیچینگ سیگنال هدایت را انجام دهد.
• کنترل صنعتی و راه‌آهن: جایگزینی رله‌های روسی در تجهیزات صنعتی اروپایی و آسیایی - در دسترس بودن طولانی‌مدت.

ارزش مستقیم برای خریداران بین‌المللی (OEMهای دفاعی، MROها، یکپارچه‌کننده‌های سیستم)

• از بین بردن کهنگی: جایگزینی مستقیم برای RG4.553.029 - عملکرد مداوم پلت فرم های قدیمی را بدون صلاحیت مجدد تضمین می کند.
• کاهش هزینه چرخه عمر: آب بندی هرمتیک و قدرت سیم پیچ کم خرابی میدان و مصرف برق را کاهش می دهد - هزینه کل مالکیت را کاهش می دهد.
• تدارکات ساده شده: یک رله جایگزین چندین نوع رله روسی می شود - موجودی قطعات یدکی را کاهش می دهد.
• انطباق جهانی: تولید شده تحت AS9100D، مطابق با RoHS/REACH، با داده های آزمایش MIL-PRF-39016 - پذیرفته شده توسط ناتو و نیروهای متحد.

برای ارتقاء در مقیاس بزرگ، YM کیت‌های پیش‌فرض واجد شرایط از جمله رله، سوکت و سخت‌افزار نصب را ارائه می‌دهد. نمونه های مهندسی در دسترس برای تست صلاحیت.

گواهینامه ها و انطباق

• MIL-PRF-39016 (هرمتیک، رله سیگنال) - داده های صلاحیت موجود است.
• RTCA/DO-160G (شرایط محیطی برای تجهیزات هوابرد): برای دما/ارتفاع، لرزش، رطوبت و اسپری نمک تست شده است.
• MIL-STD-810G (محیط زیست - شوک، لرزش، درجه حرارت شدید).
• تولید گواهینامه ISO 9001:2015 و AS9100D (مدیریت کیفیت هوافضا).
• مطابق با RoHS 2011/65/EU & REACH (EC 1907/2006) - اعلامیه کامل مواد.
• هرمتیکی: 100٪ تست شده در هر MIL-STD-883، روش 1014 - نرخ نشت ≤10-3 Pa·cm3/s.

هر لات تولیدی 100٪ از نظر مقاومت سیم پیچ، ولتاژ بالا و پایین رفتن، مقاومت تماس (هر قطب)، مقاومت دی الکتریک و مقاومت عایق بررسی می شود. رله‌های نمونه در هر MIL-STD-1580 تحت تحلیل فیزیکی مخرب (DPA) قرار می‌گیرند. گواهی انطباق (CoC) و داده های آزمایشی با هر محموله ارائه می شود.

گزینه های سفارشی سازی

YM از انواع JZC-1M مناسب برای برنامه های خاص نظامی، هوافضا و صنعتی پشتیبانی می کند. سفارشات حجمی می تواند شامل موارد زیر باشد:

• ولتاژ سیم پیچ: 12 ولت، 24 ولت، 28 ولت، 48 ولت DC - برای مطابقت با اتوبوس های برق پلت فرم سفارشی شده است.
• مواد تماس: روکش طلا (استاندارد برای سطح پایین)، اکسید نقره-کادمیم (قدرت 1A) یا رودیوم (سطح فوق العاده پایین).
• سبک و پایان پایانه: قلاب لحیم کاری، DIP مستقیم، یا نصب روی سطح. آبکاری طلا یا قلع
• سطح غربالگری: تجاری (استاندارد)، با قابلیت اطمینان بالا (100٪ سوختگی، چرخه دما) یا سطح فضایی (DPA، آزمایش تشعشع).
• علامت گذاری: حکاکی لیزری شماره قطعه مشتری، کد تاریخ یا مهر بازرسی.

تیم مهندسی ما از برنامه‌ها پشتیبانی می‌کند، از جمله منحنی‌های درجه‌بندی حرارتی، توصیه‌های مدار راننده و مدل‌های SPICE. حداقل مقدار سفارش برای انواع سفارشی اعمال می شود - در مورد نیازهای خود با YM تماس بگیرید.

فرآیند تولید و تضمین کیفیت (گواهینامه AS9100D)

خط تولید رله نظامی YM از یک فرآیند بدون نقص و کاملاً قابل ردیابی پیروی می کند که برای برآورده کردن دقیق ترین الزامات برای برنامه های هوافضا و دفاعی طراحی شده است.

• کنترل مواد خام: تأیید 100٪ آلیاژهای مغناطیسی، سیم های تماس، پریفرم های شیشه ای و قوطی های فلزی - همه از تامین کنندگان تایید شده هوافضا با COC و قابلیت ردیابی دسته ای.
• سیم پیچ و کپسوله سازی سیم پیچ: سیم پیچی دقیق با کنترل کشش خودکار. کپسوله سازی خلاء با استفاده از اپوکسی با گاز خروجی کم.
• مونتاژ تماس در اتاق تمیز کلاس 100: تراز کردن کنتاکت های DPDT در زیر میکروسکوپ 40x. آزمایش نیروی دینامیکی برای اطمینان از مقاومت اولیه ≤50mΩ.
• آب بندی و تشخیص نشت هرمتیک: جوشکاری مقاومتی در جو نیتروژن خشک. تست نشت طیف سنجی جرمی هلیوم 100% (حساسیت 10-4 Pa·cm3/s).
• غربالگری محیطی (100٪ برای قطعات با ارتباط بالا): شوک حرارتی (65- تا 125 درجه سانتیگراد، 10 چرخه)، شتاب ثابت (10000 گرم) و سوختن (168 ساعت در 125 درجه سانتیگراد با عملکرد دوره ای).
• تست نهایی الکتریکی: سیستم تست خودکار (ATS) همه پارامترها را در هر MIL-PRF-39016 اندازه گیری می کند.
• تجزیه و تحلیل فیزیکی مخرب (DPA): یک واحد در هر لات برش عرضی در هر MIL-STD-1580.

YM با دهه‌ها تجربه در تولید رله‌های آب‌بندی فلزی و رله سیگنال PCB ، رله‌ها را برای پیمانکاران اصلی دفاعی و پرایم‌های هوافضا عرضه کرده است. JZC-1M به گونه ای ساخته شده است که از قابلیت اطمینان رله های اصلی روسی فراتر رود و از پشتیبانی طولانی مدت از سیستم های دفاعی قدیمی و جدید اطمینان حاصل کند.
